有关电桥的知识，电桥是什么设备，电桥是一种使用比较法测量电阻的工具，那么电桥的工作原理是什么，电桥的主要作用有哪些，下面与电工天下小编一起来了解下。
电桥原理及作用
1、电桥的概念
电桥是一种用比较法测量各种量（如电阻、电容、电感等）的仪器，最简单的电桥是由四个支路组成的电路，各支路称为电桥的“臂”。

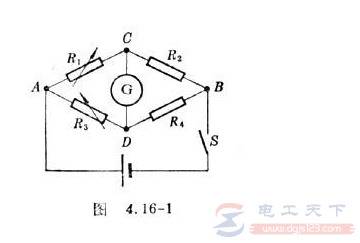

如图，电路中有一电阻为未知（R2），一对角线中接入直流电源U，另一对角线接入检流计G。通过调节各已知电阻的值使G中无电流通过，则电桥平衡，未知电阻R2=R1·R4/R3。
2、电桥的原理
如图，假设四个电阻固定，当s闭合时，若满足R3*R2=R1*R4，即对角的电阻乘积相等，则此时Ucd等于0，就是cd间没有电压。
利用这一原理，当等式两边四个量中的一个为未知量时，如果调节其余的三个值能使等式成立，那么借助公式即可得到未知量。
但实际上只要等式两边各有一个可以调节的可变电阻，那么另外两个电阻有一个是定值，则余下的另外一个必然能得到。
使用这个原理可以做成电阻测量箱，而该原理就是使用了“电桥”的概念，或者说是“平衡电桥”的概念。
3、电桥的作用
电桥分为单臂电桥和双臂电桥二种，主要用于各类带有电感特性设备的直流电阻测试，特别适用于大型电力变压器、互感器的直流电阻的测量。
电桥是一种电阻测量工具，电桥测电阻的方法具有测量简单、迅速、操作直观等特点，。
4、电桥的使用
电桥电路是电磁测量中电路连接的一种基本方式，由于它测量准确，方法巧妙，使用方便，已经得到广泛应用。
电桥电路不仅能使用直流电源，还可以使用交流电源，所以有直流电桥和交流电桥之分。
直流电桥主要用于电阻测量，分为单电桥和双电桥两种：前者称为惠斯登电桥，常用于1～106Ω范围的中值电阻测量；后者称为开尔文电桥，常用于10-3～1Ω范围的低值电阻测量。
