MF50型万用表的技术参数与性能说明
一、MF50型万用表
MF50型万用表为磁电式整流系仪表，通过转换开关可用来测量交直流电压，交直流电流，电阻及音频电平，晶体管静态直流放大倍数HFE、ICEO、、LI、、LV ，电容，电感等。图1为整机方框图。
图1 MF50型万用表面板图
二、主要技术性能
⒈ 测量范围及精度等级：
直流电流：0-100μA-2.5mA-25 mA-250 mA-2.5A 精度：±2.5%
直流电压：0-2.5V-10V-50V-250V-1000V 精度：±2.5%
交流电压：0-10V-50V-250V-1000V 精度：±4%
电 阻：0-2KΩ-20 KΩ-200 KΩ-2000 KΩ-20000 KΩ 精度：±2.5%弧长
晶体管共发射极静态电流放大倍数HFE：0-200
晶体管穿透电流ICEO：同LI、
负载电流LI：0-145μA-1.45 mA-14.5 mA-145 mA
负载电压LV：0-1.5V
电 容C：0-0.03-0.1-0.5μF
电 感L：2-200-2000H
音频电平：－10db～＋22db～＋36 db～＋50 db～＋62 db
⒉ 灵敏度：
直流电压：0-250V 10000Ω/V
1000V 4000Ω/V
交流电压：0-1000V 4000Ω/V
⒊ 环境温度：0-400C
⒋ 频率范围：45-1000HZ
三、MF50型万用表使用方法
⒈ 测量前的准备：
使用之先，应注意指针是否指在零位，如不指零位，可调整机械调零的螺丝，使指针指在零位。
⒉ 直流电流测量：
根据所测电流的大小，把开关转到相应的电流档上，测量时把万用表串接在被测电路中，红表笔接触在电路的正端，黑表笔接触在电路负端。
当使用100μA档或是2.5A档时，开关应转到250mA位置上，但红表笔的短杆在使用100μA档时应插在＋100μA的插座内，在使用2.5A档时应插在＋2.5A插座内。电流测量的刻度看第二条刻度线。
⒊ 直流电压测量：
把开关转到被测电压相应的直流电压档上，红表笔接触电路的正端，黑表笔接触电路的负端。测出的电压在第二刻度线上读出。
⒋ 交流电压测量：
与直流电压测量相似，只需把开关转到交流电压范围内。交流10 刻度看第三条刻度线，其它各档看第二条刻度线。
⒌ 直流电阻测量：
先将开关转到电阻档范围内，把红、黑表笔短路，调整“Ω”调整器，使指针指在0Ω位置上（即满刻度位置），再把红、黑表笔开去测被测电阻的两端，即可测出被测电阻的阻值。电阻的读数在第一条刻度线上读出，并须乘上 该档的倍率。
⒍ 负载电流LI和负载电压LV的测量：
在测量元件的电阻时，在该被测元件中流过的电流和它两端存在的端电压简称为负载电流LI，负载电压LV。LI，LV的刻度实际上是电阻档辅助刻度。LI，LV和R之间的关系为LI=LV /R。
LI看第六条刻度线，LV看第七条刻度线。其读数与欧姆档各档的关系如表1。
表1
例如，R×100电阻档来测定某元件电阻时，如果测出的阻值为1000Ω，同时在LI，LV刻度上读出LI为0.75mA，LV为0.75V。
即表示该元件在两端电压为0.75V时其内部流过的电流为0.75 mA。
7、晶体管HFE，ICEO及极性测定：
把万用表开关转到R×1K处，调好欧姆零位，把晶体管c , e二极插入万用表的晶体管插座c , e二孔内（PNP管插在PNP插座内，NPN管插在NPN管插座内），这时测出的LI即为ICEO。如果指针走出LI的刻度线，可把开关转到Ω×100处再测，但测前仍须从新调好欧姆零位，这时LI的满度值为1.45mA。
测量HFE时，应把开关转到 R×1K，调好欧姆零位，再把开关转到HFE处，把晶体管c , b , e三极插入万用表上的c , b , e插座内，这时在HFE刻度上即可读出HFE的大小。但应注意PNP管看第四条刻度线，NPN管看第五条刻度线（HFE及ICEO为参考值，HFE仅供小功率管测定）。
⒏ 电感电容的测量：

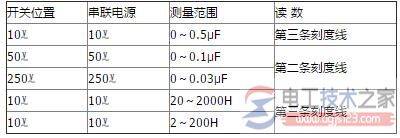

把万用表与一交流电源串联后，红、黑表笔二端即可测量电感或电容。万用表开关的位置及所串联的电源电压可从表2中查得。
表2
⒐ 音频电平（db值）测量：
在一定的负荷阻抗上，测量出音频电压称为“电平”，用于测量放大级的增益和线路输送的损耗，测量单位用“db”来表示。“db”对电压与功率的关系是：
刻度的db数值以10V为标准（－10～＋22 db），读数大于22 db时可换用50-1000V档，并加上表3中所列的校正值。
表3
测量时将开关旋转至交流电压档即可测量，电路上如有直流电压时需串一只大于0.1μF的隔直电容器。
四、MF50型万用表的使用注意事项
⑴ 在测试时，不应任意旋转开关旋钮。若不知被测量的大小范围，则应先放在最大量程档，然后减小量程到合适为止。
⑵ 测量直流电压、电流时，应注意极性，否则反接后，表针反走易损坏。如果不知极性，宜放在大量程档极。
⑶ 万用表不宜测量较高频率的信号。
⑷ 测量完毕后，应将开关放至交流档位置，使测试笔与内部电表和电路脱离，以防止误置测量档而损坏电表。
