在测量电桥的基本特性时,其判断依据参考如下:
1、如果相邻桥臂的电阻有大小相等、符号一致的变化,或相对桥臂的电阻有大小相等、符号相反的变化,则不影响电桥的输出。
2、如果相邻桥臂的电阻有大小相等、符号相反的变化,或相对桥臂的电阻有大小相等、符号一致的变化,那么电桥的输出加倍,即电桥的灵敏度提高为原来的两倍。
3、如果相邻桥臂的电阻有大小相等、符号相反的变化,而相对桥臂的电阻有大小相等、符号相同的变化,那么电桥的输出将增加三倍,即电桥的灵敏度提高为原来的四倍。

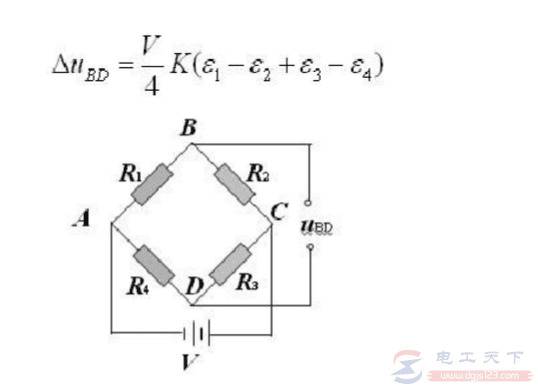

参考图如下:
