万用表测量电压与电流的注意事项

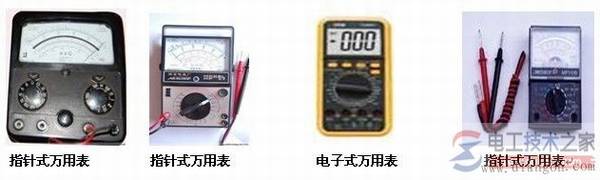

万用表又称为万能表，可以用来测量交直流电压、交直流电流、电阻等多种测量。

以MF500B型万用表为例，介绍万用表的使用方法：

1、将万用表水平放置。

调整机械零位调节器，使万用表的指针指在标度尺(左边)的零位。

2、将红色测试棒插入“+”插孔、黑色测试棒插入“*”插孔，选择相应的测量档位。

①测量直流电压时，将右边的档位开关旋钮放在“V”档位；根据被测电压的大约数值选择左边开关旋钮的档位（500V、250V、50V、10V、2.5V）。

红色测试棒接被测电压的+端，黑色测试棒接被测电压的－端。如果表针反转，将被测电压端红、黑色的测试棒对换即可。被测电压的数值接近2500V时，应将红色测试棒插入“2500V”插孔。

②测量交流电压时，将右边的档位开关旋钮放在“V”档位；根据被测电压的大约数值选择左边开关旋钮的档位（500V、250V、50V、10V）。

被测电压的数值接近2500V时，应将红色测试棒插入“2500V”插孔。
注：测量电压时：左、右两边档位开关旋钮都要放在有“V”标志的档位。

③测量直流电流时，将左边的档位开关旋钮放在“A”档位；根据被测电流的大约数值选择右边开关旋钮的档位（500mA、100mA、10mA、1mA、50μA）。

红色测试棒接被测电流的+端，黑色测试棒接被测电流的－端。

④测量交流电流时，将左边的档位开关旋钮放在“A”档位；根据被测电流的大约数值选择右边开关旋钮的档位（500mA、100mA、10mA、1mA、50A）。

即：测量电流时：左、右两边档位开关旋钮都要放在有“A” 标志的档位。

测电流的数值接近5A时，应将红色测试棒插入“5A”插孔。来自：电工技术之家

⑤测量电阻时，将左边的档位开关旋钮放在“Ω”档位；根据被测电阻的大约数值选择右边开关旋钮的档位（10KΩ、1KΩ、100Ω、10Ω、1Ω）。

将红色和黑色两支测试棒短接，调整标有“Ω”的调节器，使万用表的指针指在Ω标度尺(右边)的零位。如果指针调整不到零位，说明表内的电池不足，应更换新电池。

即：测量电阻时：左、右两边档位开关旋钮都要放在有“Ω” 标志的档位。

测量的读数和测量值：

MF500B型万用表刻度盘上有Ω、－、10V、A、－dB等五条标度尺。

①测量电阻时，读“Ω” 标度尺（上面第一条）的刻度：
电阻的测量值＝读数×右边档位开关旋钮所在档位数。
（右边档位开关旋钮的档位数有10KΩ、1KΩ、100Ω、10Ω、1Ω）
例如：测量的读数为20：档位在10KΩ时，测量值为20×10KΩ＝200KΩ；
测量的读数为40：档位在10Ω时，测量值为40×10Ω＝400Ω；

②测量直流、交流电压以及直流、交流电流时，读“－”标度尺（上面第二条）的刻度：

3、电压（电流）的测量值＝读数×左边（或右边）档位旋钮所在档位数÷标度尺满度的读数。

左边档位开关旋钮的档位数有2.5V、10V、50V、250V、500V）
（右边档位开关旋钮的档位数有50A、1mA、10mA、100mA、500mA、）
（标度尺满度的读数有50、250）

例如：开关旋钮的档位在250V，测量的读数为215，标度尺满度的读数为250时：
电压测量值＝215×250V÷250＝215V
开关旋钮的档位在100mA，测量的读数为40，标度尺满度的读数为50时：
电流测量值＝40×100mA÷50 ＝80mA

4、万用表的使用注意事顶

①当不能估计被测电量的大约数值时，应先将开关旋钮的档位放在最大,然后根据测得的大约数值选择开关旋钮的档位。

②测电流时应将万用表串联到被测电路中。测直流电流时注意正负极性，若表笔接反了，表针会反打，容易碰弯。

③不能带电测量电阻。

④在使用万用表过程中，不能用手去接触测试棒的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。在测量高电压时一定要采取必须的安全措施。

⑤在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先停止测量，换挡后继续测量。

⑥万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内的器件。
