直流单臂电械的使用方法

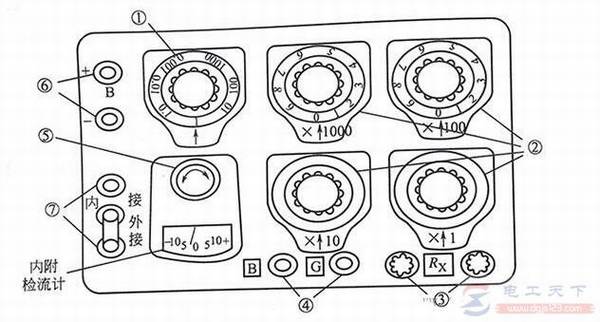

直流单臂电桥又称惠斯登电桥，是一种精密测量中值电阻（1Ω～1MΩ）的直流平衡电桥，主要用于测量各种电机、变压器及电器的直流电阻。常见的有QJ23型携带式直流单臂电桥，图1为其面板图。
1、直流单臂面板图
1）比率臂转换开关：共分为七挡，分别是0.001，0.01，0.1，1，10，100，1000。
2）比较臂转换开关：由四组可调电阻串联而成，每组均有九个相同的电阻，分别为九个1Ω，九个10Ω，九个100Ω，九个1000Ω。调节面板上的四个读数盘，可得到0～99990范围内任意一个电阻值（其最小步进值为1Ω）。
3）被测电阻接线端钮。
4）按钮开关：B为电源开关，G为检流计支路开关。电桥不用时，应将G锁住（顺时针旋转），以免检流计受振损坏。
5）检流计机械调零旋钮。
6）外接电源接线端钮。
7）检流计短路片及内、外接端钮：当使用机内检流计时，短路片应与“外接”端连接。当使用外接检流计时，短路片应与“内接”端连接。外接检流计从“外接”端与公共端接入。
2、单臂直流电桥测量步骤
1）将检流计锁扣打开，调节机械调零旋钮，使检流计指针指向零。
2）接上被测电阻Rx，根据It阻值范围选择适当倍率，使最高倍率（×1000））示数不为零为宜。
3）测量时，先按下电源按钮“B”，再按下检流计按钮“G”，如果检流计指针偏向“+”，那么应增大比较臂电阻；如果指针偏向“-”，那么应减小比较臂电阻。在调解平衡过程中，不能把检流计按钮按死，待调到电桥接近平衡时，才可将检流计按钮锁定进行细调，直至指针调零，电桥达到平衡。
4）根据比率臂和比较臂，按下式计算被测电阻Rx的值：Rx=比率臂比率×比较臂电阻。
