直流电机正反转控制电路

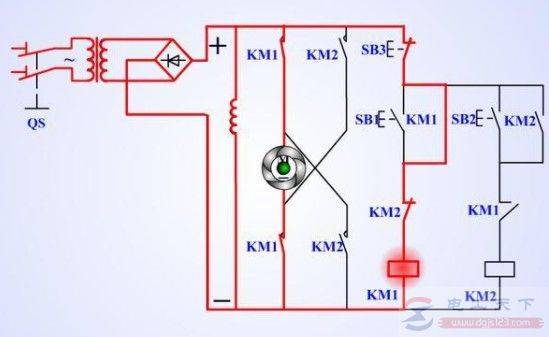

如下图：
图中红色线为电流的走向，这是按下正转按钮SB1的效果。
正反转控制电路的工作原理如下：
1、按下正转按钮SB1的瞬间，KM1线圈得电，KM1的辅助常闭点断开使KM2无法工作，KM1和KM2形成电气互锁。KM1自身的常开点闭合给线圈供电，松开按钮SB1后，KM1自锁持续工作。
2、电机的电源接KM1的主触点，主触电闭合电机正转。先按下SB3停止正转再按SB2，按下的瞬间，KM2自锁，KM2的常闭点断开使得KM1无法工作。同时主触点闭合，电机反向运行。

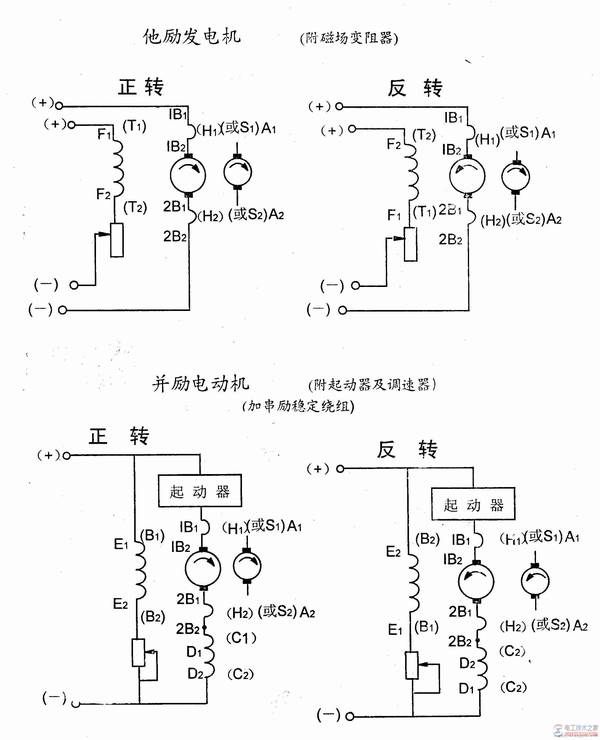

直流电动机正反转的接线图及接线方法
有关直流电动机正反转的接线图，电枢可逆，用接触器将电机的主回路的正、负极对调一下即可，磁场可逆，用接触器将电机的励磁回路的正、负极对调一下即可。

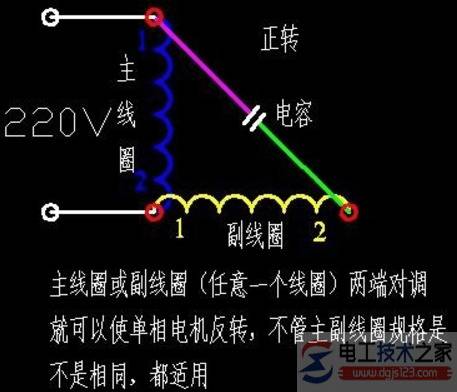

单相电机正反转的三种接线图
单相电机正反转控制的实现过程，其实就是主线圈与副线圈的接线方式的选择过程，通过控制电动机主副线圈的接线方式，来实现单相电机的正转与反转。
