三相异步电动机点动控制电路

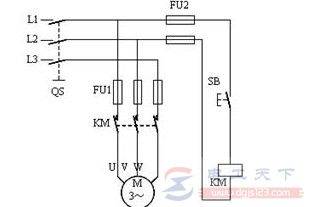

如下图：

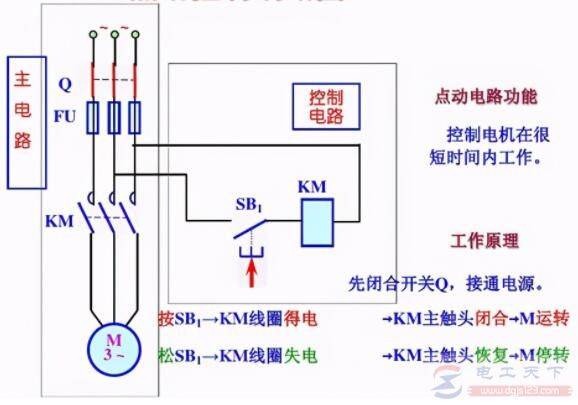

电路的工作过程：
1、起动
合上电源开关qs，引入三相电源，按下常开按钮sb，km的线圈得电，使衔铁吸合；同时，带动km的三对主触点闭合，电动机m接通电源起动运转。
2、停止
当需要电动机停转时，松开按钮sb，常开触点恢复断开，交流接触器km的线圈失电，衔铁恢复断开；同时，通过连动支架带动km的三对主触点恢复断开，电动机m失电停转。
电动机点动控制的实物接线图
分享一个电动机点动控制的接线图，了解下电动机点动控制电路中挖掘、接触器实现电路断开与连接的方法，在电路中刀闸起隔离作用。
一例电动机实现点动控制的线路图
一例电动机实现点动控制的线路图，学习下点动控制的实现原理，有需要的朋友参考下。
