开关种类多种多样，接线原理大同小异，但仍有很多人不太会接，电机倒顺开关该怎么接线，以下介绍了倒顺开关的接法，包括倒顺开关的工作原理，倒顺开关的实物接线图等，供大家学习。
电机倒顺开关怎么接线
先搞明白倒顺开关的作用，其主要作用是连通、断开电源或负载，使电机正转或反转，主要是给单相、三相电动机做正反转用，倒顺开关主要应用在正、反两方向旋转的场合，如电动车、吊车、电梯、升降机、刨床等。

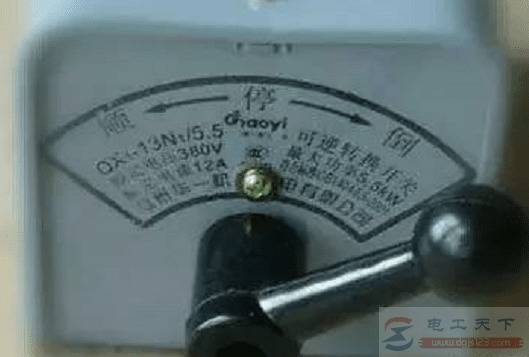

倒顺开关有三个位置，中间位置是停止，往一边拨动是顺时针旋转，另一边是逆时针旋转，简单来说就是控制电机的正反转，如下图。
图1：倒顺开关实物图片

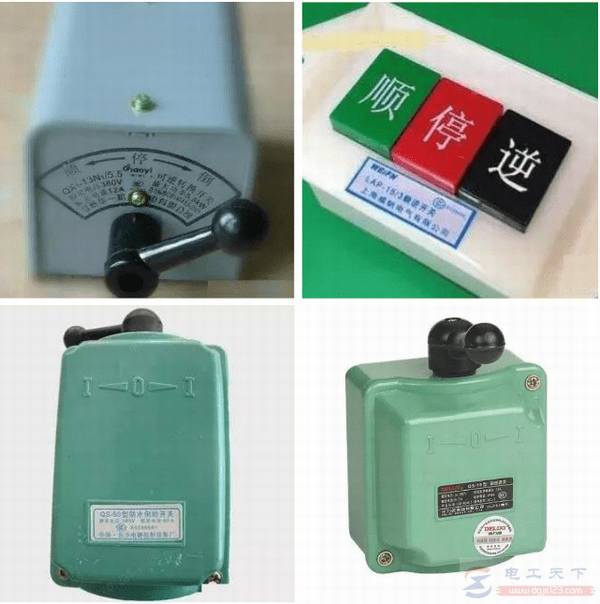

以下是一些倒顺开关的实物图片，常用的主要有以下几种，如下图：
图2：倒顺开关原理

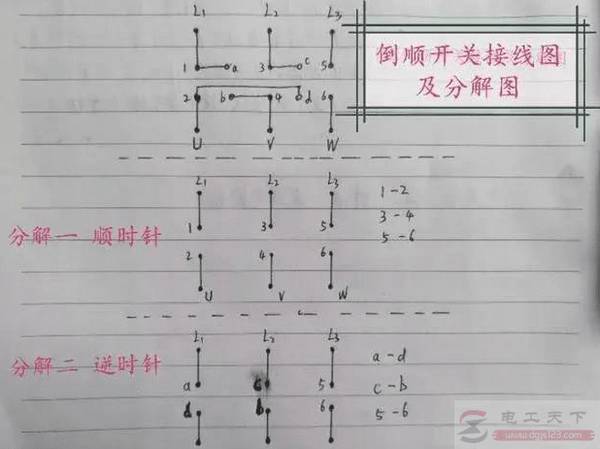

三相电源提供一个旋转磁场，使三相电机转动，因电源三相的线序接法不同，磁场可以顺时针旋转，也可以逆时针旋转。为了改变转向，只需要将电动机电源的任意两相相序进行改变即可完成。一般的倒顺开关有两排六个端子，调相通过中间触头换向接触，以达到换相的目的。以三相电机倒顺开关为例，如下图（倒顺开关接线图及分解图）：
假设380V电源进线为L1、L2、L3三相，出线是U、V、W。设内部触点1-2，3-4，5-6是顺时针的，连接到380v电机后，电机为顺时针旋转。
如果在开关内部随意调换两相线序，使a-d，c-b，5-6这组触点连接，接到380V电机后，电机为逆时针旋转。
一般倒顺开关一端连接380V电源进线，另外一端连接380V电机的连接线。
注意事项

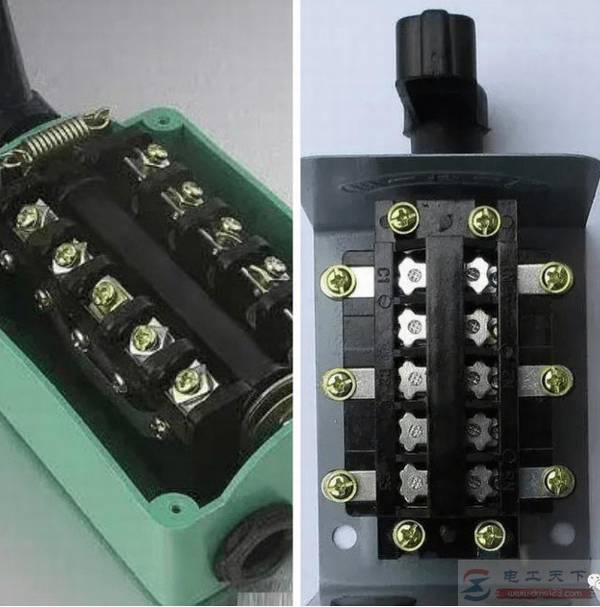

倒顺开关有一种很老式的，接线比较麻烦，现在一般使用两排6触点倒顺开关，两者比较图片如下，新式的是在内部把触点连接好，直接接线即可。
为了保证使用安全，这种开关使用越来越少，大部分都改成用接触器、按钮组合控制，更加安全方便。
