电热丝加热电路原理图
给电热丝供电加热时，建议使用恒流源电路，以下是电路图：

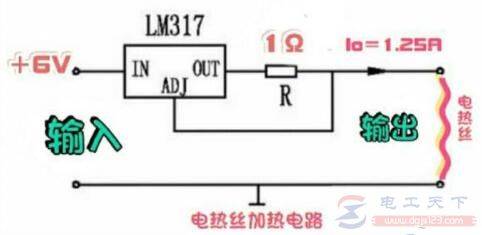

图1：简单电热丝加热电路
三端稳压集成电路LM317接成一个恒流源，输出恒定电流为1.25V/R，如果电阻R为1Ω，则输出恒定电流为1.25A。由于恒定电流较大，R需要选用功率≥2W的功率电阻。
本电路输入电压只要大于5V就可以工作，在使用时LM317要加面积合适的散热片。如果要获得更大的恒定电流输出，则需要选用LM338，其最大输出电流达5A（LM317的最大输出电流为1.5A）。

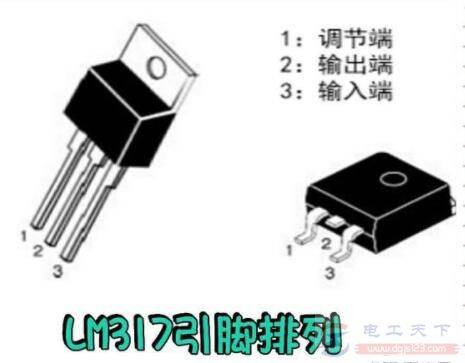

图2：LM317的引脚排列
电热丝加热电路原理图
给电热丝供电加热时，建议使用恒流源电路，以下是电路图：
图1：简单电热丝加热电路
三端稳压集成电路LM317接成一个恒流源，输出恒定电流为1.25V/R，如果电阻R为1Ω，则输出恒定电流为1.25A。由于恒定电流较大，R需要选用功率≥2W的功率电阻。
本电路输入电压只要大于5V就可以工作，在使用时LM317要加面积合适的散热片。如果要获得更大的恒定电流输出，则需要选用LM338，其最大输出电流达5A（LM317的最大输出电流为1.5A）。
图2：LM317的引脚排列
