太阳能电池板5v升压电路图
一款PT1301制作的升压电路，它的启动电压只有0.8V，即使太阳能电池板的输出电压出现较大波动，其输出仍为5V的稳定电压。

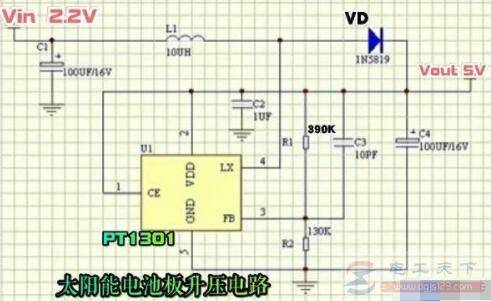

图1：太阳能电池板5V升压电路
上图中PT1301是一款常用的超低压升压IC，启动电压可低至0.8V，内部固定开关频率为500KHz，内置MOS场效应管的开关电流为2A。PT1301在输出电压为5V时，输出电流为300mA，如果要获得更大的输出电流，可以在其②脚（EXT端）外接大功率MOS场效应管来扩流。
PT1301的输出电压由电阻R1、R2决定，其Vout＝1.25x（1＋R1/R2）。
SOT23-6封装的PT1301升压IC。
PT1301封装有SOT23-6封装和SOT89-5封装，上面电路图中使用SOT89-5封装，这种封装没有EXT端。如果要通过外接大功率MOS场效应管来扩流，则可以选用SOT23-6封装的，其②脚即为EXT端。

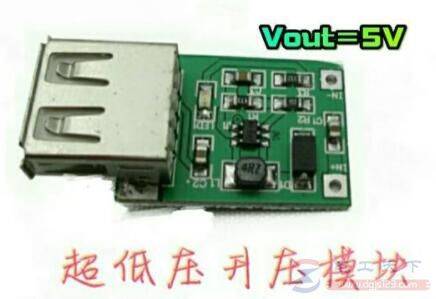

图2：PT1301升压电路模块
以上这种升压模块输出电压为5V，且带有USB输出端口，可以直接给小功率的USB设备供电。
