【小功率半导体直流稳压电源系统组成及作用】

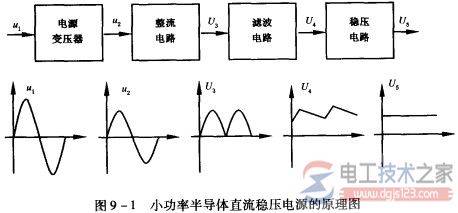

常用的小功率半导体直流稳压电源系统由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如图9—1所示为其原理框图和各部分输出波形。
直流稳压电源的组成部分功能及作用：
(1)电源变压器：为用电设备提供所需数值的交流电压。电网提供的交流电压一般为 220v(或380v)，而次级线圈电压u2较低，可以降低对整流、滤波和稳压电路中所用元件的耐压要求，所以需要利用变压器将电网电压变换成所需数值的交变电压。
(2)整流电路：把交流电变换成直流电。利用具有单向导电性能的元件(如二极管、品闸管)，将变压器输出的正、负交替变化的正弦交流电压u2整流变换成单向脉动的直流电压D3。
(3)滤波电路：把整流后脉动较大的直流电变换成平滑的直流电。通常利用电容电感等储能元件来滤除单向脉动电压u3中的谐波成分。
(4)稳压电路：克服电网电压或负载电流变化时所引起的输出电压的变化，保持输出电压的稳定。
