说到三相五线制接线图，首先要了解什么是三相五线制，在三相四线制制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)。
三相五线制的接线图
一、三相五线制
在三相四线制制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线。

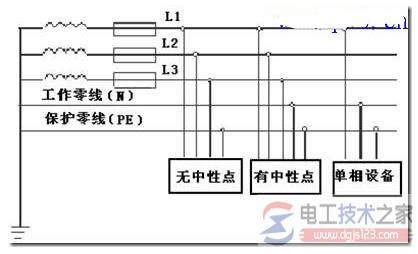

三相五线制的接线方式，如图：
图1 三相五线制接线示意图
二、三相五线制的接线特点
工作零线N与保护零线PE 除在变压器中性点共同接地外，两线不再有任何的电气连接。
由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载，因而得到广泛的应用。
在三相负载不完全平衡的运行情况下，工作零线 N是有电流通过且是带电的，而保护零线 PE 不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。
