有关电气接线图的绘制规则，CW6132车床电气互连接线图为例，电气控制柜内各电气元件可直接连接，而外部元器件与电气柜之间连接须经接线端子板进行，连接导线应注明导线根数、导线截面积等。
电气接线图绘制规则

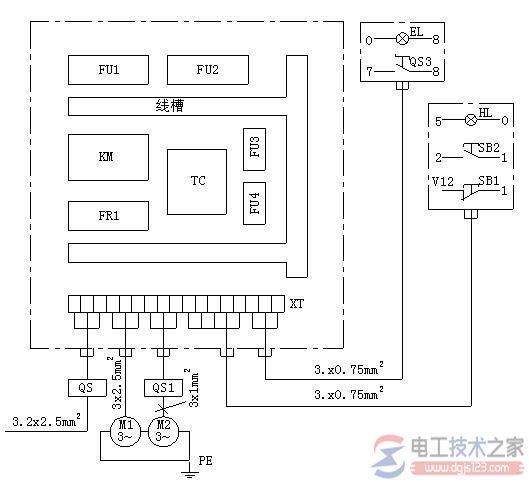

CW6132车床电气互连接线图
表示电气控制系统中各项目（包括电气元件、组件、设备等）之间连接关系、连线种类和敷设路线等详细信息的电气图称为电气接线图，电气接线图是检查电路和维修电路不可缺少的技术文件，根据表达对象和用途不同，可细分为单元接线图、互连接线图和端子接线图等。
CW6132车床电气互连接线图中各电气元件图形与文字符号均与图CW6132车床电气原理图保持一致，但各电气元件位置则按电气元件在控制柜、控制板、操作台或操纵箱中的实际位置绘制。
图中左方的点划线方框表示CW6132车床的电气控制柜、中间小方框表示照明灯控制板、右方小方框则表示机床运动操纵板。
电气控制柜内各电气元件可直接连接，而外部元器件与电气柜之间连接须经接线端子板进行，连接导线应注明导线根数、导线截面积等，一般不表示导线实际走线途径，施工时由操作者根据实际情况选择最佳走线方式。
