带指示灯按钮开关的接线图

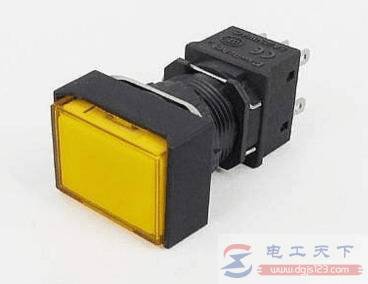

这种开关是两个端子接灯， 另外3个端子是开关，找出接灯的端子和开关的端子，然后分清楚是要用哪两个端子接开关，直接把灯和要接的开关端子串接在一起，当开关接通灯就亮了。

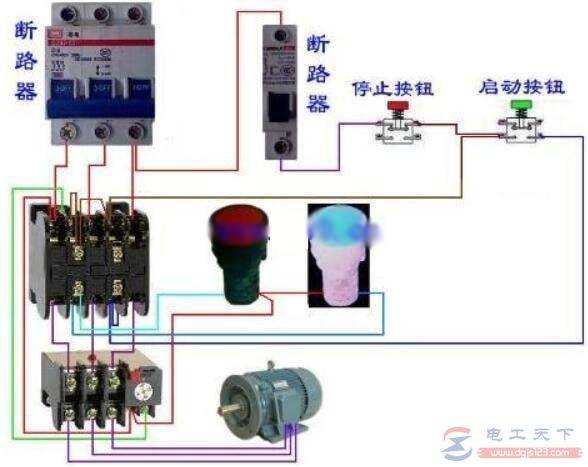

带指示灯按钮开关接线图，如下图：

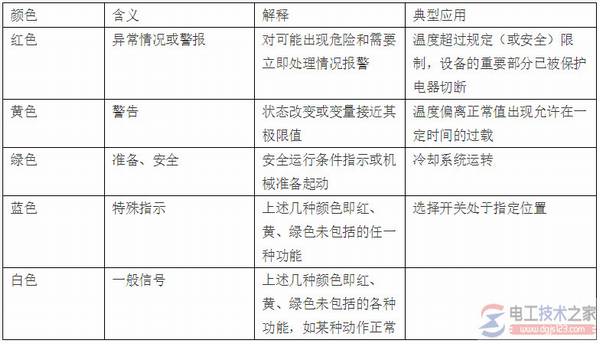

指示灯颜色与按钮颜色的含义对照表
指示灯或按钮均有颜色上的区别，指示灯与按钮有红黄绿蓝等多种颜色，不同的颜色代表不同的含义，红色是异常情况或警报，蓝色灯是特殊指示等，来了解下指示灯与按钮颜色的不同含义。
带指示灯的按钮开关怎么接线
有关指示灯的接线方法，按钮开关的指示灯怎么接线，按钮开关指示灯共有二种类型，一种是按钮一体的，一种是单独的指示灯，究竟带指示灯的按钮开关怎么接线，通过实物接线图来学习下具体的接线方法。
