有关电工仪表的常见类型，电工仪表分为电流表、电压表、频率表与功率表等，电流表用于测电路中电流的大小，电压表用来测电路中电压的大小，频率与功率表的用途说明。
电工仪表的常见类型

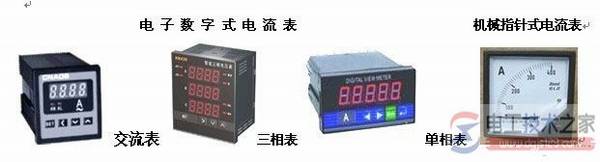

一、电流表
A电流表，又叫安培表；小电流表则称叫毫安表；用来测电路中电流的大小；在电路中串联使用。
电流表内阻非常小，绝对不允许不通过任何用电器而直接把电流表接在电源两极，否则烧毁电流表。
交流表使用时要注意量程的大小；直流表使用时要注意分清极性、量程大小。

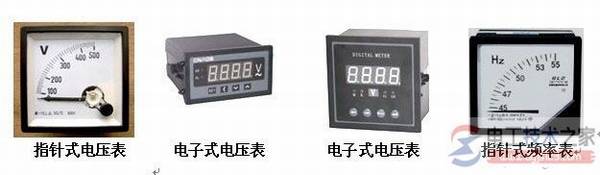

二、电压表
代号：V电压表，又叫伏特表。
用来测电路中电压的大小，电压表要并联在电路中使用。
交流表使用时不分极性，要注意量程的大小；直表使用时要注意量程的大小与极性。
三、频率表
代号：ＨＺ
用来测量交流电的频率，频率表要并联在交流电路中使用。

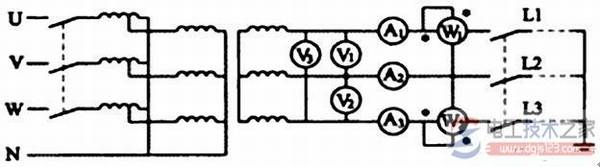

电压表、电流表、功率表在电路中的应用
四、功率表
对各种形式电功率量值的测量。是电学量测量的主要对象之一。来自：电工天下
电功率包括直流功率、交流(有功)功率和交流无功功率。按测量对象，电功率测量分为直流功率测量、单相功率测量、三相系统功率测量和无功功率测量。
直流功率测量：直流电功率P＝UI；U为被测电路部分两端的电压，I为流过该部分的电流。
测量时,可用电压表和电流表分别测出U 和I,将两者相乘得到P;也可用功率表直接测得P。若负载电阻R 已知,则只需测出U或I，再按公式P＝U2/R＝I2R 计算出功率。
单相(有功)功率测量：单相交流电路功率P＝UIcosφ；U、I分别为交流电压、电流的有效值，φ是电压和电流相量间的夹角。此功率反映单位时间消耗的能量，所以又称有功功率。单相功率常采用功率表直接测量，电表的联接方法与图1相同。
三相系统功率测量：对于三相四线系统(图1),可用3个功率表分别测得A、B、C三条线与中线N之间的功率,即A、B、C三相的功率,将三者相加即为三相总功率。对于三相三线系统，可将两个功率表接入三条线A、B、C 中的任两线中。
理论证明，两表读数之和即为三相总功率。上述两种测量方法中，可采用将 3个或两个功率测量机构装在一起形成适用于四线制或三线制的三相功率表，电表指示的即为三相总功率。这两种方法也适用于三相负载非对称情况。
无功功率测量：单相正弦交流电路中,无功功率Q＝UIsinφ。将加在单相功率表上的电压在相位上移后90°，或将流过其中的电流在相位上移前90°,就可利用功率表测量无功功率。
测量接线：功率表上有4个接线端子。电压2个，电流2个。并且电压端子有一个“*”端，电流也有“*”。
只要电压对着电压，电流对着电流接就可以了。电压端子并联于负荷，电流端子串联于负荷。
