电工仪表的常见符号(仪表刻度盘符号)


有关电工仪表的符号,在仪表刻度盘上标注的电工仪表符号,常用于了解仪表的性能与使用范围,常用仪表符号的图表,常用电工仪表图形符号、盘面标记。

电工仪表的常见符号

为便于了解仪表的性能和使用范围,在仪表的刻度盘上标有一些符号。

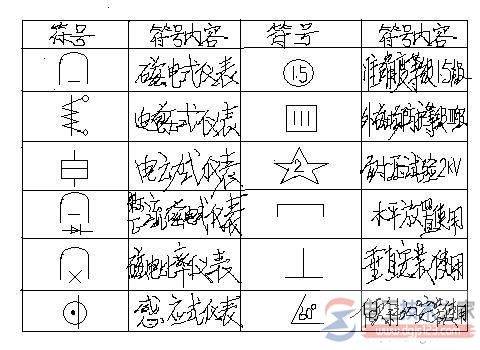

电工仪表的常用符号:

电工仪表的常见符号(仪表刻度盘符号)

常用电工仪表图形符号、盘面标记

不同类型的电工仪表,具有不同的技术特性。为了便于选择和使用仪表,通常把这些技术特性用不同的符号标示在仪表的刻度盘或面板上。

根据国家标准的规定,每只仪表应有测量对象单位、准确度等级、工作原理系别、使用条件组别、工作位置、绝缘强度试验电压和各类仪表的标志。

使用仪表时,必须首先看清各种标记,以确定该仪表是否符合测量要求。

常用电气测量仪表按工作原理分组的名称及符号见表1,按外界条件分组的名称及符号见表2,准确度等级及工作位置符号见表3,各类电源、端钮及调零器的符号见表4。

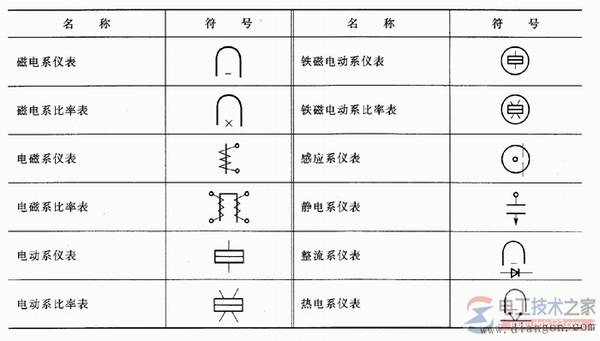

表1  常用电气测里仪表按工作原理分组的名称及符号

电工仪表的常见符号(仪表刻度盘符号)

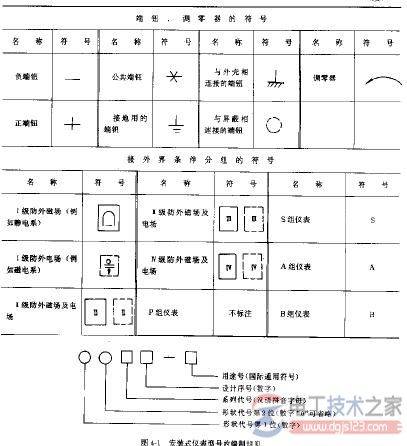

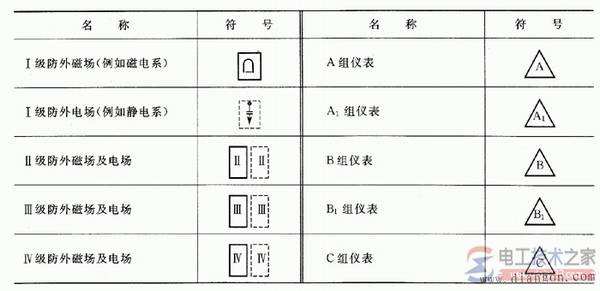

表2  按外界条件分组的名称及符号

电工仪表的常见符号(仪表刻度盘符号)

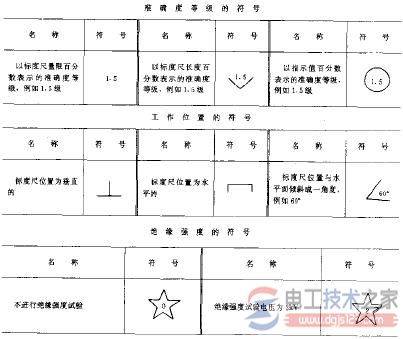

表3 准确度等级及工作位置符号

电工仪表的常见符号(仪表刻度盘符号)

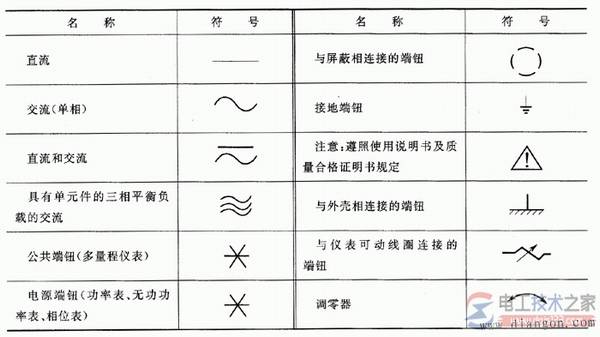

表4  电源、端钮及调零器的符号

电工仪表的常见符号(仪表刻度盘符号)

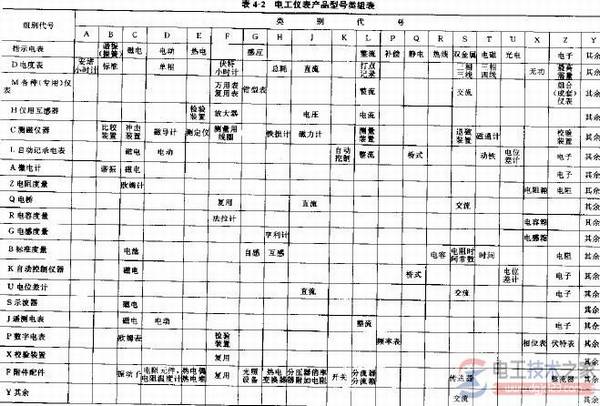

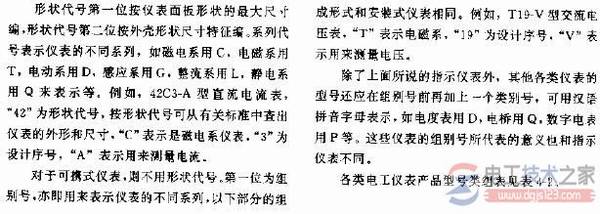

附,电工仪表标志符号

电工仪表的常见符号(仪表刻度盘符号)

电工仪表的常见符号(仪表刻度盘符号)

电工仪表的常见符号(仪表刻度盘符号)

电工仪表的常见符号(仪表刻度盘符号)

电工仪表的常见符号(仪表刻度盘符号)

常用指针式电工仪表的类型符号及代号

在各种电工仪表的面板上,一般都有表示该仪表有关技术特性的各种符号。

这些符号用来表示该仪表的使用条件、与所测量对象有关的电气参数范围、结构和精确度等级等,为技术人员选择和使用该仪表提供了重要依据。

常用指针式电工仪表的类型、符号、代号及用途见表1.4。

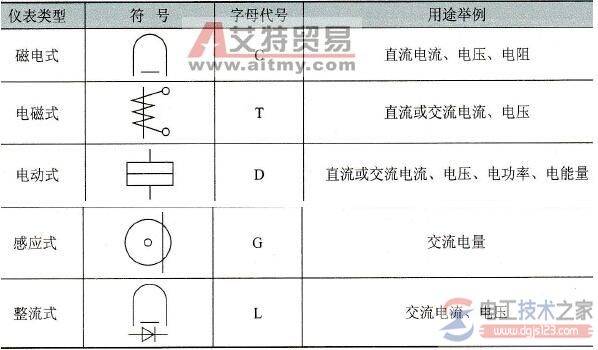

表1.4   常用指针式电工仪表的类型、符号、代号及用途

电工仪表的常见符号(仪表刻度盘符号)
