家用的单相电表分为两种，一种是直入式电表，一种是带互感器的互感式电表，一般以直入式居多，那么家用单相电表怎么接线，具体接线图是什么样的，下面与电工天下小编一起来看下。
家用单相电表的接线图
1、直入式单相电表

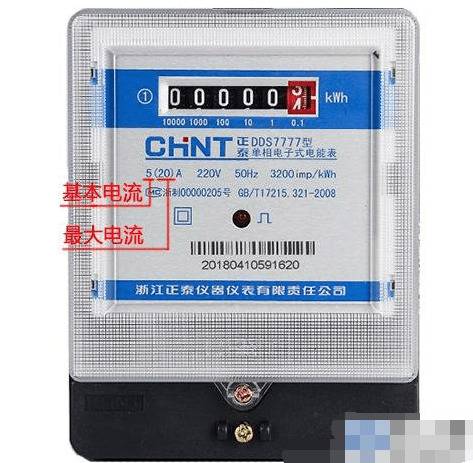

单相直入式电表比较常见，也是家用最多的一种电表，一共四个接线端子。电表规格从20A到100A都有，在选择电表规格时，确保实际电流不超过电表的最大电流，并且要留出一定的余量。

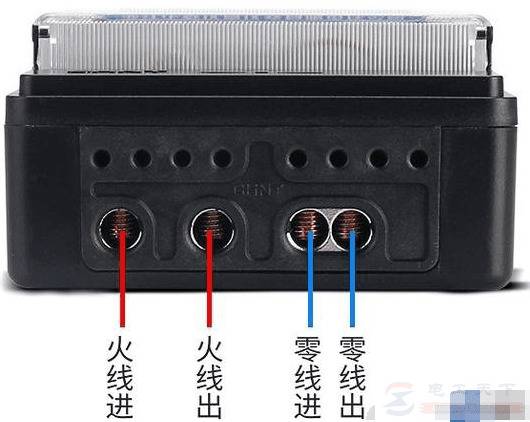

接线方式如图所示：
2、互感式单相电表
直入式单相电表最大规格是100A，当电流超过100A时则要采用互感式电表，并且配合电流互感器使用。
互感式电表规格一般都是1.5（6）A，一共有五个接线端子，1、3接电流互感器，2接火线，4、5接零线。说明：4/5哪个端子接零线都行。

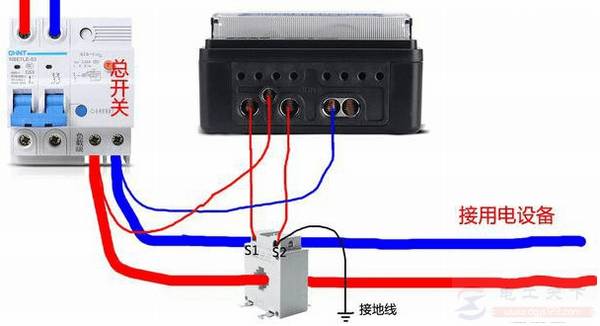

接线方式如下图：
注意：S1必须接1、S2接3，不能接反；火线必须从互感器的P1面穿入，从P2面穿出，当接线不正确时电表会反转。
用电量计算：实际用电量=电表读数*互感器倍数。
