有功与无功电度表接线图


有功与无功电度表的接线图,掌握互感器的使用,掌握有功、无功电度表的联合接线的方法,掌握有功、无功电度表计量及读数方法,包括三相四线有功电度表、三相三元件无功电度表等的接线图与接线方法。

电度表的联合接线图

一、实操目的

1、进一步掌握互感器的使用;

2、掌握有功、无功电度表的联合接线的方法;

3、掌握有功、无功电度表计量及读数方法。

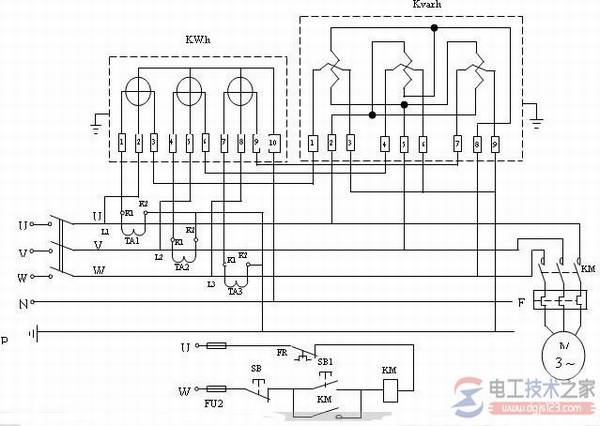

有功与无功电度表接线图

二、元件的识别

1、三相四线有功电度表

低压三相四线有功电度表由三个元件组成。每个元件相当于一个单相电度表,所以说三相四线有功电度表是三个单相电度表的组合。它每个元件的电压线圈都是220V,电流线圈则有不同的规格。可配合三只电流互感器来测量大容量电路的电量。本实操室使用的是DT—862型的三相四线电度表。其引出端有10个,其中1、4、7为电流线圈的首端,3、6、9为电流线圈的末端,(1和3为U相,4和6为V相,7和9为W相)

2、5、8为电压线圈的首端,10(11号)为电压线圈的末端。用万用表的欧姆档可判断电压线圈和电流线圈的好坏,如电压线圈有约550Ω的阻值(测2—10,5—10,8—10),电流线圈阻值用万用表所测为零。

2、三相三元件无功电度表

低压三相三元件无功电度表由三个元件组成。可配合三只电流互感器来测量大容量电路的电量。本实操室使用的是DX—862型的三相无功电度表。其引出端有9个,其中1、4、7为电流线圈的首端,3、6、9为电流线圈的末端,(1和3为U相,4和6为V相,7和9为W相),2、5、8为电压线圈的连接端。用万用表的欧姆档可判断电压线圈和电流线圈的好坏,如量测2—5,5—8,8—2之间,约有1500Ω的阻值,电流线圈阻值用万用表所测为零。

三、多种仪表联合接线的原则

多种仪表的联合接线,只要掌握以下原则,便可方便地进行:来自:电工技术之家

同相的电流线圈相互串联,同相的电压线圈相互并联,并注意极性不要弄错。

四、主线路的连接

1、仪表的连接

有功电度表的电流线圈首端1、4、7分别接U相、V相、W相互感器的二次侧K1,(www.dgjs123.com)其末端3、6、9分别依次与无功表电流线圈的首端1、4、7相串联,无功表的电流线圈的末端3、6、9分别接到互感器的二次侧K2,且K2接地。(此处的接地线为PE线,实际上3、6、9接在PE线上)

有功表的零线端10号接在工作零线(N)上。

两表电压线圈的2、5、8分别依次接在U、V、W相上。

2、主线路的连接(参见实操四)

五、主线路的检查(断电检查)

将万用表的表笔分别置U、V;V、W;W、U,其阻值相同。(约600Ω)

六、仪表的读数

1、有功电度表的读数

用电量(度)=(本月行度数—上月行度数)×Ki

其中:

Ki为电流互感器的变比

本月行度数:本月抄表数

上月行度数:上月抄表数

2、无功表的读数

用电量(KVar)=(本月行度数—上月行度数)×Ki

其中:

Ki为电流互感器的变比

本月行度数:本月抄表数

上月行度数:上月抄表数
