单相电表与三相四线电表的接线图
电表的接线形式：单相电表的接法，三相电表的接法；
分为直接接线式，以及经过电流互感器和电压互感器接线。
但只有两种回路：电压回路和电流回路。
电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。
单相电表接线图

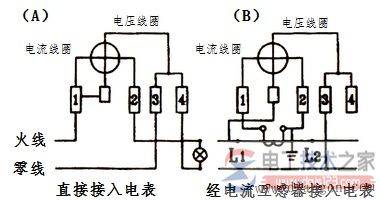

单相电表的接线相对简单明了。在低电压小电流线路中，电表可直接接在线路上，如图(A)所示。
电表端盖(即图中标有1、2、3、4的那一排方框)都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图(B)所示。国产DD862系列单相电表。
三相电表接线图
三相电表有三相三线有功电表和三相四线有功电表之分。
三相三线有功电表的接线：三相三线有功电表(机械表)有两个驱动部件组成，两个铝盘固定在一个转轴上，称二元件电表。
对外共有8个接线端。其接线图如右图所示，(a)为直接接入，
(b)为经过电流互感器接入的接线方法；

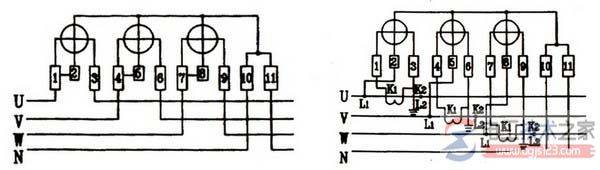

三相四线有功电表的接线：三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。接线图如下：
上图(左)为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

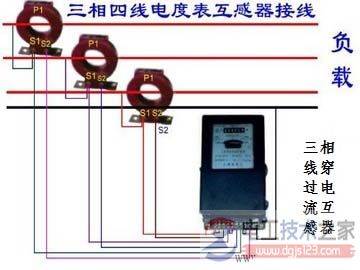

上图(右)为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。为保证安全，电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示，大家注意电流互感器与电表的接线。
