有关电流表的接线方法，电流表与电压表经电流互感器接入，具体的接线方式是什么样的，来看下接线实物图，哪几根线应接电源，哪几根接入电压表，一起来学习下。

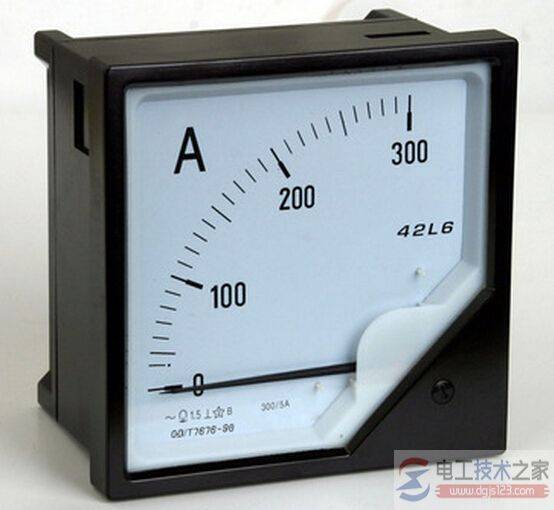

电流表的接法实物图

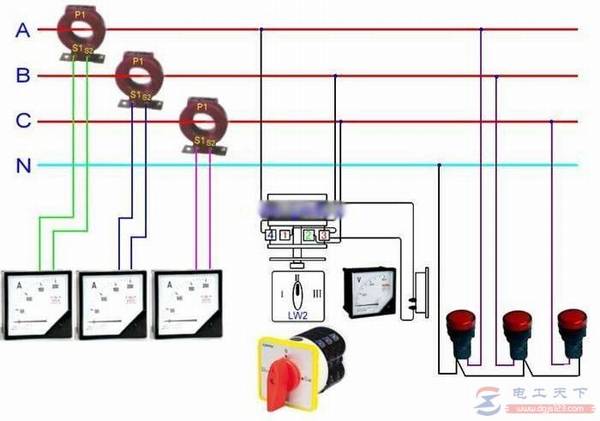

电流互感器接电流表与电压表时的接线方式，以下是实物接线图：
基本的接线方式：电流互感器3台，电流表三只，指示灯三只，电压表一只，LW2万能转换开关一个。
相关说明：
2 5 7接电源，3、6接电压表。
A，B，C相线，A接5，B接7，C接2。
一般可以任意接，通过旋转开关转换供电压表显示相应两相的电压值。
直流电流表测量直流电流如何接线？

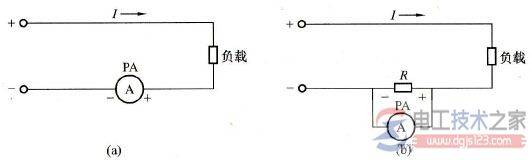

直流电流表测量直流电流时的接线方法，图(a)所示为直流电流表的直接接入法，图 (b)所示为带外附分流器的直流电流表接入法，直流电流表的正极应与电源的正极接线端相连接。

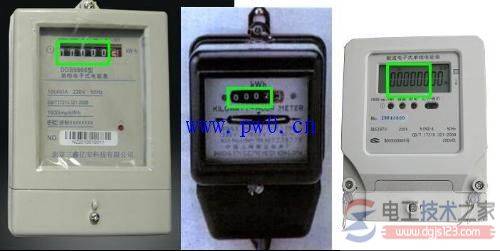

电表怎么看度数，电流表度数读数方法
