有关电动机绝缘电阻测量方法，电机绝缘电阻测量内容，兆欧表在测量绝缘电阻时的注意事项，以及电机绕组对地绝缘测量、电机绕组相间绝缘测量、电机绕组层间（匝间）绝缘电测量的方法。

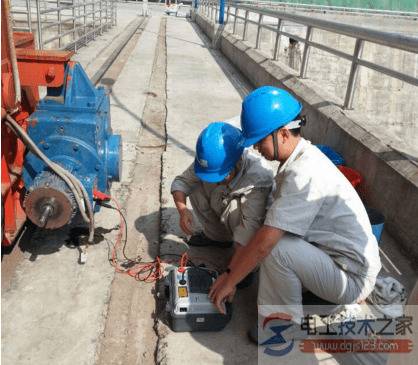

电动机绝缘电阻测量与兆欧表使用方法
电机绝缘电阻测量的三个部分：
电机绕组对地绝缘测量、电机绕组相间绝缘测量和电机外绕组层间（匝间）绝缘测量，用ZC25-3型兆欧表测量绕组对地绝缘和绕组相间绝缘，用外用表测量外绕组层间（匝间）绝缘。
正确使用兆欧表才能取得准确的电机绝缘电阻测试数据。
一、兆欧表接线须知
在测量时，要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端(也叫保护环)，一般被测绝缘电阻都接在“L”和“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不在流过兆欧表的测量机构(动圈)。
这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的“G”端相连。
当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。
如果将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经“L”流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。
另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。
二、兆欧表使用方法及注意事项
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。
1、测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大(∞)，否则说明兆欧表有故障。
2、测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3、对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
4、被测物表面要清洁，减少接触电阻，确保测量结果的正确性。
5、兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
6、测量时必须正确接线。兆欧表共有3个接线端(L、E、G)。测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
7、摇动兆欧表后，各接线柱之间不能短接，以免损坏。
8、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
9、摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
10、摇动兆欧表后,时间不要久。
11、转速大约120r/min时，指针所指读数即为绝缘电阻值。
可见，要想准确地测量出电气设备等的绝缘电阻，必须对兆欧表进行正确的使用，否则，将失去了测量的准确性和可靠性。做好上述准备工作后就可以进行测量了。
正确掌握兆欧表使用及接线后，下面分别介绍电机绕组对地绝缘电阻测量、电机绕组相间绝缘电阻测量和电机外绕组层间（匝间）绝缘电阻测量方法。
三、电机绕组对地绝缘测量
1、测量电机绕组对地绝缘时，要把电机的接线全都拆掉。
2、检查ZC25-3型兆欧表的好坏，做开路、短路试验。
3、摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。
四、电机绕组相间绝缘测量
相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。(www.dgjs123.com)最低要求是每伏一千欧姆，即1kΩ/V。380V的电机是380kΩ。一般要求电机相间绝缘电阻>0.5MΩ。
五、电机绕组层间（匝间）绝缘电测量
电机绕组层间（匝间）绝缘测量要使用万用表测量。就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。
采用500V兆欧表（俗称的摇表），先测绕组对机壳的绝缘电阻值，数值越大越好；测量绕组之间的绝缘电阻值（需要把3个绕组的接线拆开，然后两两分别测量），也是数值越大越好。测量的绝缘电阻值为0或者小于0.4MΩ就说明绝缘损坏或不合格，需要处理。
电机测量电阻前要放电没听说过，自己测也没放过。万用表测量小电阻，摇表测的是绝缘电阻。交流电机一般有六个个接线柱，万用表测绕组的通断，摇表主要是测绕组匝间短路及绕组的对地电阻。
测量三相电机绕组电阻时不需要放电，直接用万用表的电阻档测量，电机功率较大的用1欧档，功率较小的用10欧，分别测量三相绕组的阻值，正常为三相阻值相同。测量电机的绝缘电阻则使用摇表（兆欧表），分别测量相间绝缘电阻及对地绝缘电阻，其阻值大于1MΩ/kV为合格。三相电机：用1档测三相绕组的电阻值，正常应三相阻值相同，相间没短路，相间绝缘电阻及对地绝缘电阻应大于1MΩ/kV（绝缘电阻用兆欧表测量较准确）。
如果是380v的应选择500v的兆欧表每分钟120转的转速测量，对地电阻大于1兆欧可以用，正常是接近无穷大的。电工天下
电机测量电阻前要放电？万用表和摇表分别怎么测？
测线圈电阻只有一种情况需要放电：单相电机的主绕组开路，就是不通。在这种情况下给电机通电断开后会在电容里面蓄上电，电压从0到220V，此时必须将电机的两根引线短接一下。
万用表一般测量线圈电阻，阻值较低。单相电机高的也只有100多Ω。用高阻挡（20M）也可以测绝缘电阻，但是因为万用表电压不高，测量结果会有误差，可能万用表测出来绝缘良好，摇表测出来却漏电，因为摇表的电压有500V和1000V，能够击穿较弱的绝缘。
380V电机接线柱一般6根线，板上标注有U1、V1、W1、W2、U2和V2，测线圈电阻是否平衡用万用表低阻档（200Ω）分别测量U1与U2、V1与V2、W1与W2，绝缘用摇表测三相互相之间的电阻和三相对地电阻，大于0.5MΩ即可。
220V电机的接线柱有多种：有6线的，有4线的，有3线的，有直接2线的。
