有关电动机点动控制的电路图，实现电机点动与自锁运行电路，在这种电路中接触器的作用比较重要，分享一例接触器点动加自保电路，有需要的朋友参考下。
接触器点动加自保电路

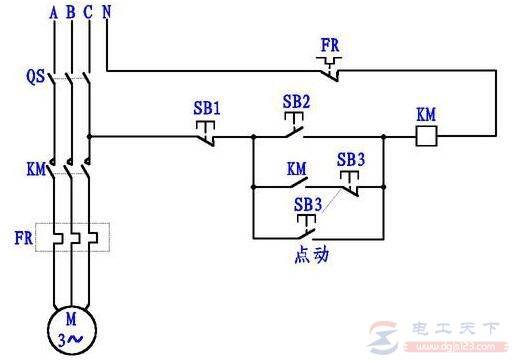

如下图所示：
图中电机可点动，可以自锁运行电路，如果需要电机连续运行，按SB2按钮，如果需要让电机点动运行，则按SB3按钮。

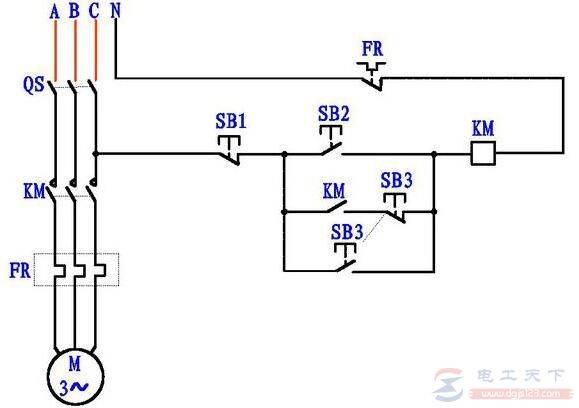

图中带电部分标上红色，没合断路器QS之前如图2。

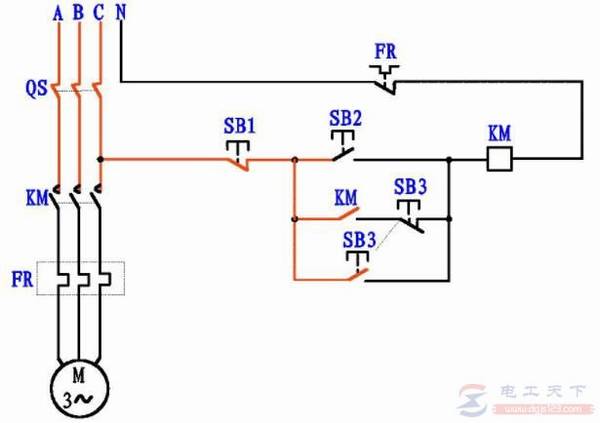

合上断路器QS。

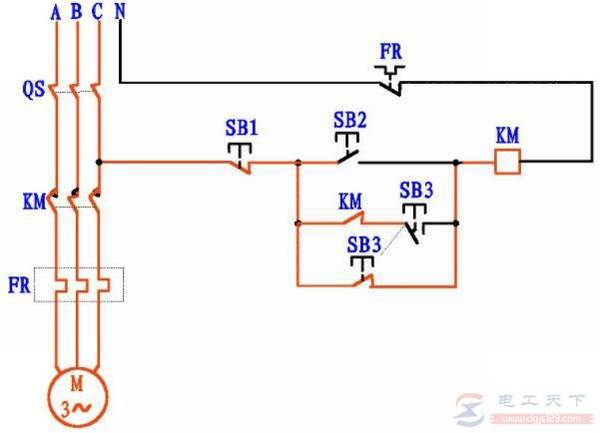

连续运行，按下SB2按钮，KM线圈得电吸合，KM常开辅助触点闭合，电流通过KM常开点和SB3常闭点使接触器自锁，电机连续运行。
点动运行，按下SB3按钮，KM得电吸合，但由于SB3常闭点断开，接触器不能自锁。
松开SB3按钮，SB3常闭点恢复闭合以前，接触器已经释放，KM常开触点断开，电机停止。
