用可调电阻改变输出电压的简单电路图
在电源输出端通过串联一个电阻来调节输出电压，仅适用于LED小灯这类小电流负载，大电流负载一般通过调节稳压电源Adj端电压来改变输出电压。

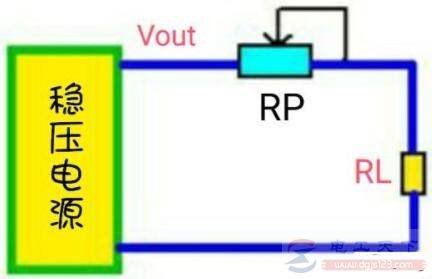

上图中电路就是一个采用可调电阻（电位器）来改变输出电压的简单电路。这种电路输出端串联有可调电阻RP，无法输出大电流，负载RL只能是稳压管、LED指示灯这类小电流负载。
在稳压电源的输出电压不变时，通过调整RP阻值来改变负载RL两端的电压。如果将可调电阻RP换成多圈电位器，这种简单电路还能用于测量稳压管的稳压值，三极管的穿透电流，LED灯珠在不同电流下亮度的变化等参数。
如果负载电流较大，那么通过调整电路中电压取样电阻，可以改变输出电压的大小。
以下是电路图：

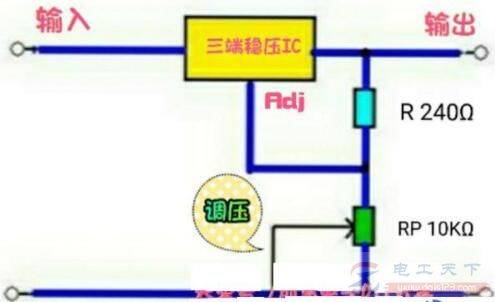

上图中三端稳压IC型号为LM317，由于LM317的输出端与Adj端之间有一个1.25V的固定电压，如果R的阻值固定不变，则流过R的电流为恒定电流，其大小为1.25V/0.24KΩ＝5.2mA。
由于R与RP为串联关系，则流过RP的电流也为5.2mA，只需要调节RP的阻值即可改变输出电压的大小。
