星三角降压启动的电路原理图

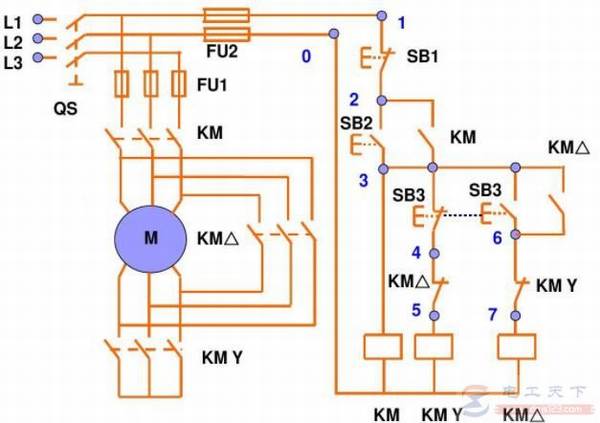

如下图所示：

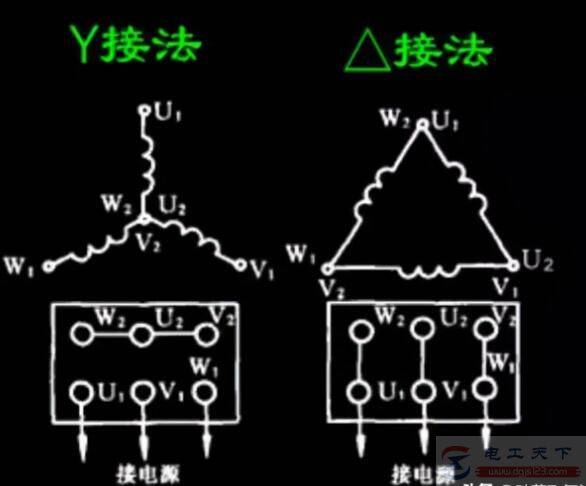

星三角减压启动控制电路是在启动时将电动机的绕组接成星形（避免启动时电流过大），待启动后，将绕组接成三角形，让电动机全压运行。
电路运行原理：
1、星行启动

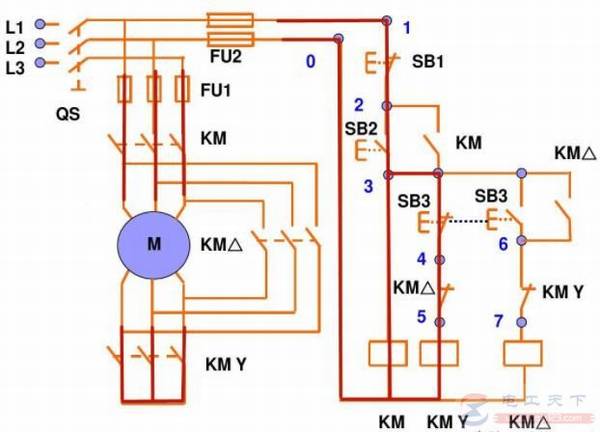

按下SB2->主接触器KM得电吸合->电流同时流过SB3常闭触点、角接触器辅助常闭触点、星接触器线圈->星接触器闭合->电动机封星运行。

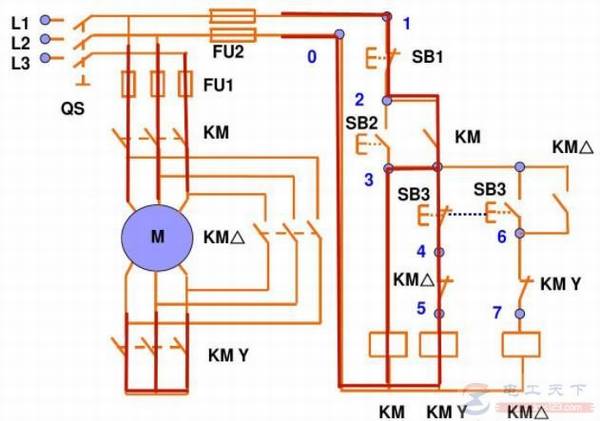

2、星自锁
3、星角切换

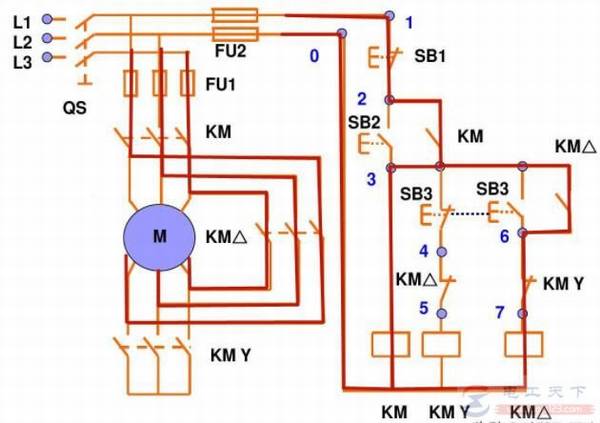

按下按钮SB3->星接触器断电（联通角接触器常闭触点断开）->同时角接触器线圈得电吸合->星角接触器切换完毕。
4、角接全压运行

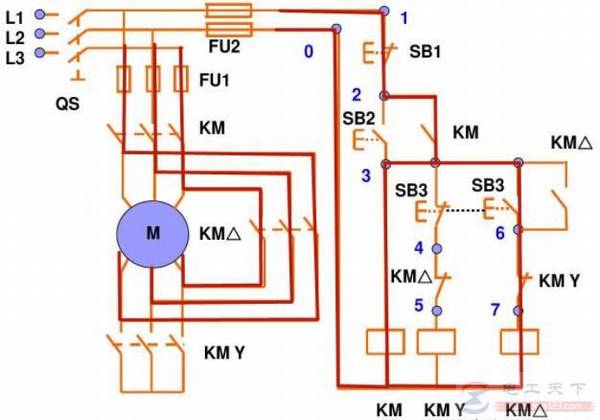

松开按钮SB3->角接触器自锁->全压运行。
