按钮互锁的正反转控制电路动作原理，与接触器互锁的电击正反转控制电路原理基本相似。

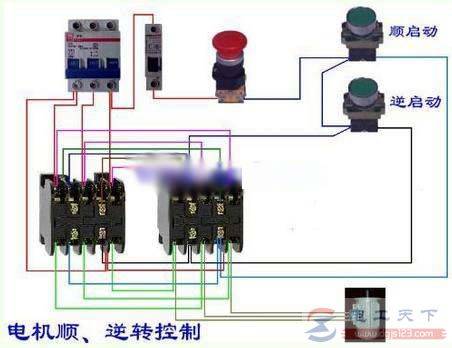

电机按钮互锁正反转控制电路图
其控制电路，如下图：
但由于采用了复合按钮，当按下反转按钮SB3时，使接在正转控制电路中的SB2常团触头先断开，正转接触器KM1线圈断电，KM1主触头断开，电动机M断电；接着反转按钮SB2的常开触头鬲合，使反转接触器KM2的线圈获电，KM2主触头闭合，电动机反转。
既保证了正反转接触器KMI和KM2不会同时接通电源，又可不按停止按钮SB1而直接按反转按钮SB2进行反转启动。同理，由反转按钮转换成正转运行的情况，也只要直接按正转按钮即可。
这种电机正反转电路的优点是操作方便，缺点是容易产生短路故障。如正转接触器主触头发生故障，熔焊分断不开时，若按反转按钮进行切换，则会产生短路故障，因此单用按钮互锁的控制电路还不太安全可靠。
