一例电动机按钮互锁的正反转控制电路图


按钮互锁的正反转控制电路动作原理,与接触器互锁的电击正反转控制电路原理很相似,其控制电路如下图:

一例电动机按钮互锁的正反转控制电路图

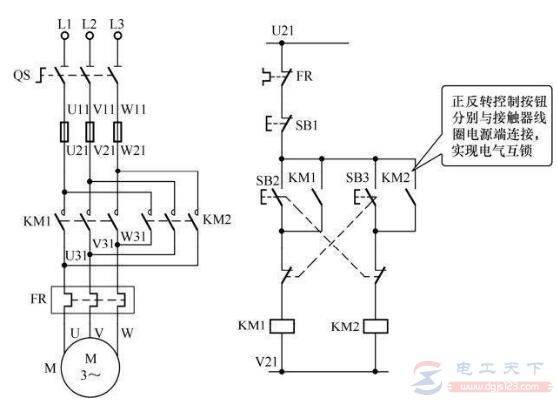

图1:按钮互锁实现电击正反转控制电路线路图

其工作原理及过程为:

1、由于采用了复合按钮,当按下反转按钮SB3时,接在正转控制电路中的SB2常团触头先断开,正转接触器KM1线圈断电,KM1主触头断开,电动机M断电;

2、然后,反转按钮SB2的常开触头鬲合,使反转接触器KM2的线圈获电,KM2主触头闭合,电动机反转。不仅保证正反转接触器KMI和KM2不会同时接通电源,还能做到不按停止按钮SB1而直接按反转按钮SB2进行反转启动。同理,由反转按钮转换成正转运行的情况,只要直接按正转按钮就行。

这种电机正反转电路操作方便,但也比较产生短路故障。如果正转接触器主触头发生故障,熔焊分断不开时,如果按反转按钮进行切换,就会产生短路故障。

所以,单用按钮互锁的控制电路的安全可靠性较差一些。

互锁正反转电路的两种方式

一例电动机按钮互锁的正反转控制电路图

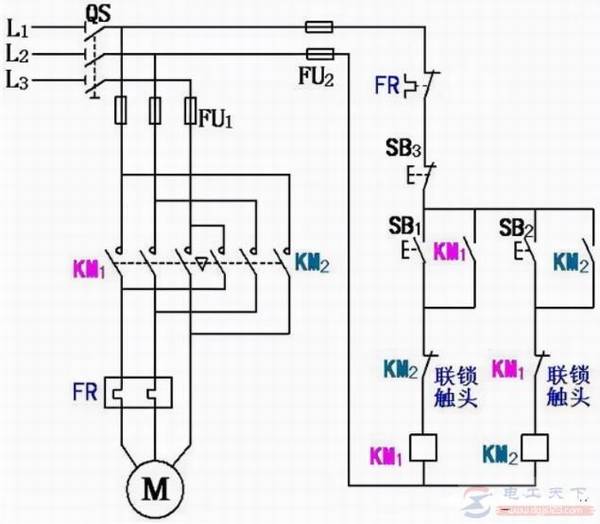

有关正反转电路的知识,互锁正反转电路的两种实现方式,一种是接触器互锁正反转,一种是按钮互锁正反转,学习下这两种电路的工作原理,下面一起来看下。

电机按钮互锁正反转控制的电路图

一例电动机按钮互锁的正反转控制电路图

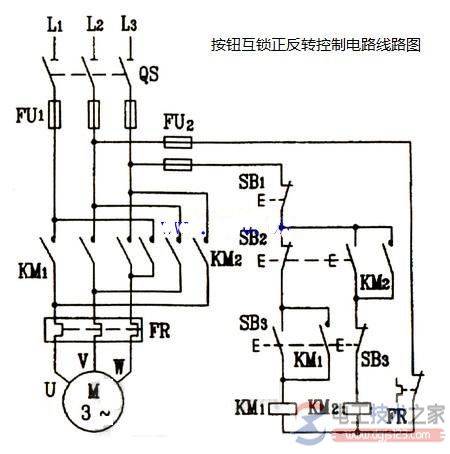

电机按钮互锁正反转控制的电路图,按钮互锁的正反转控制电路动作原理,与接触器互锁的电击正反转控制电路原理相似,这种电机正反转电路的优点是操作方便,缺点是容易产生短路故障。

一例按钮互锁正反转控制电路的原理分析

一例电动机按钮互锁的正反转控制电路图

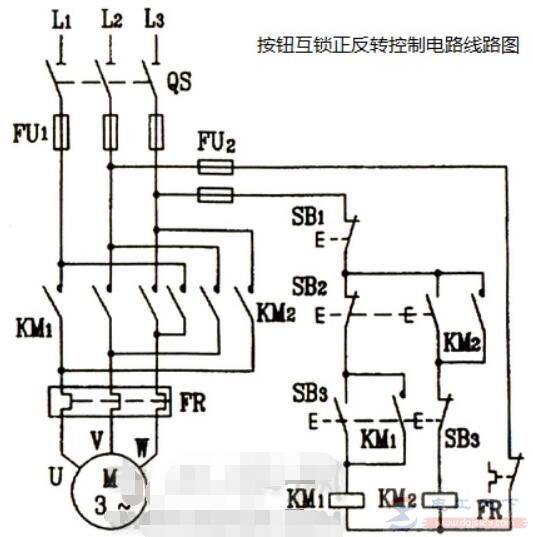

一例按钮互锁正反转控制电路的原理分析,在该控制电路中:1、SB2为正转按钮,SB3为反转按钮,SB1为停止按钮。KM1、KM2分别是正反转控制交流接触器,各有4组动合触点。
