家庭电路主要电气设备设计图解
如何进行家庭电路设计，包括配电箱，空气开关， 漏电断路器 等电气设备的电路设计，掌握正确的家庭电路设计方法很重要，这里电工天下小编整理了家庭电路设计的技术要点，供大家学习参考。

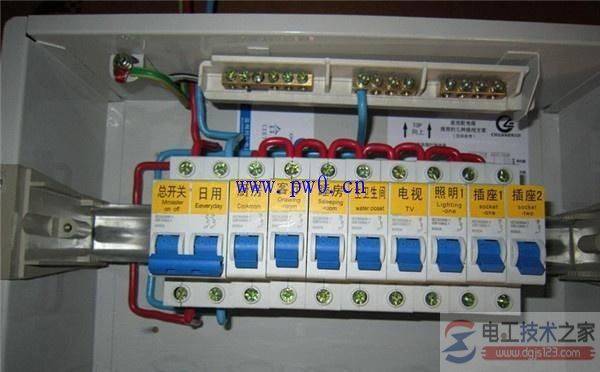

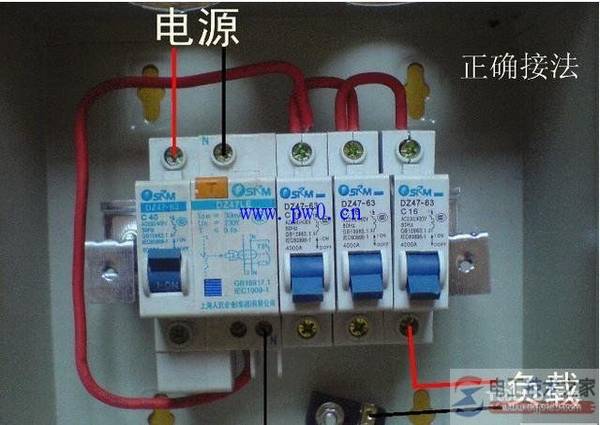

1. 配电箱
供应家中大小用电（100平米的房子多设为8p~10p，实际上会用到15p~20p）。
2. 空气开关
微型断路器、微断、小型断路器，英文简称MCB。
功能：电线短路或者用电量超载时，会跳闸，保护我们免于电线走火。选择有安全认证的“CCC”的产品，指定品牌，。若用2.5平方电线，空气开关以16A为佳。

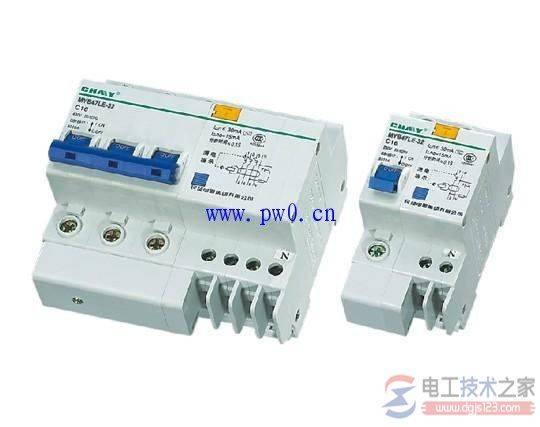

3. 漏电断路器
当测到漏电时，就会跳掉。每个回路都要装漏电断路器，至少有水的地方卫生间、厨房等处要装。漏电断路器不要装载总开关，装在分路回路上为佳。

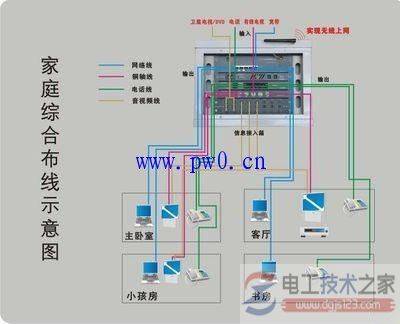

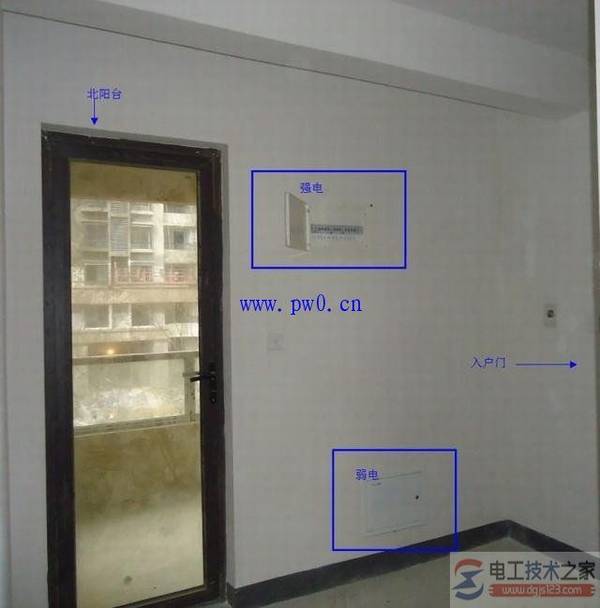

4. 弱电箱（放网线、电话线等）以方便维修为上。
5. 电线

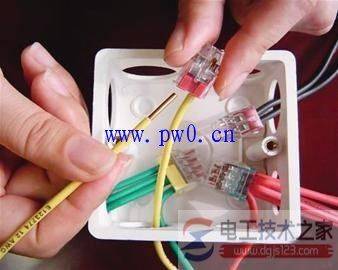

选择有安全认证的“CCC”的产品，最好使用三年以内的电线，绝缘皮的耐用年限为15~20年。地线一定要接，且用黄绿双色线。全室电线最好是火线红色，零线蓝色。插座背后底盒，火线与L级相接、零线接N级、地线接中间的接地线。
6. 电路回路设计

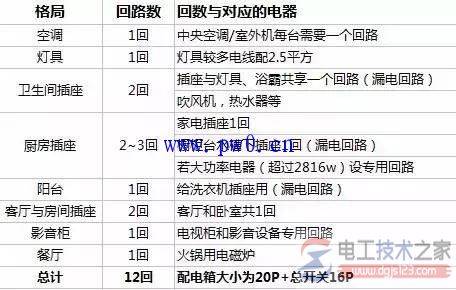

想要合理首先就得详列自己家能用上的所有电器，尤其是厨房，高耗电的微波炉、烤箱等。列出所有的电器，才能回推需要多少回路。举个我家的例子，我列了一个表统计：
附：
1）高耗电量电器，如蒸烤炉、电热水壶、电磁炉等最好不要在同一回路。
2）插座单一回路插座数量不宜超过10个；若是照明回路，电流不宜超过16A。
3）空气开关不是安倍数越高越好，回路若用1.5平方电线，空气开关以10A为佳；若用2.5平方电线，空气开关以16A为佳，20A的安全会差一点点。
7. 插座
1） 规划用电回路的时候，同时把插座数量算好
2） 插座的位置可藏在家具或者厨具的后方，外观比较好看
3） 厨房中除了固定的专用插座外，还要计算同一时间内会使用多少电器需要多少插座。
4） 插座高度要看顺不顺手，装修前可在墙上画。实地测试后再动工。
8. 灯具开关一定要考虑顺不顺手
1） 客厅与卧室主灯都要设计双边控制，会比较方便。
2） 开关位置设计在动线上为佳，卫生间开关设计的门外比较安全。

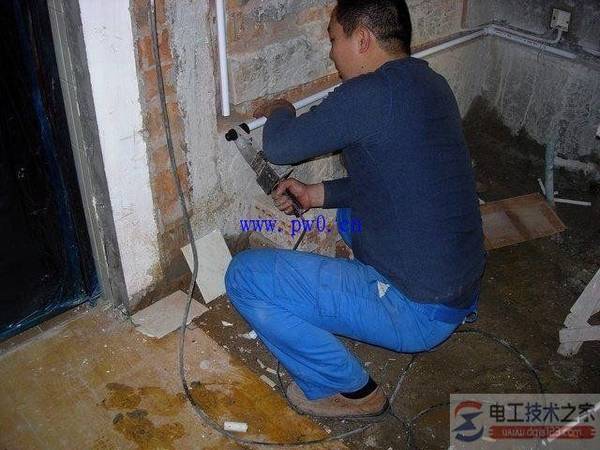

9. 布线管
1） 同一回路电线要走同一电管内，管内总根数不超过8根。
2） 电源线与通讯线不得传入同一根管内。
3） 强电在上，弱电在下。强弱先关水平距离不小于50cm。
4） 卫生间电线管都不能走地板。
5） 电线与暖气、热水、煤气管之前的平行距离不应小于30cm，交叉距离不应小于10cm
6） 线管、接线盒都要固定。
水电完工后，再跟水电师傅要“线管位置图”日后方便整改，这个很重要，以后找不同的人维修用得到的。
