有关软启动器的知识，在电机中软启动器的应用比较广泛，这里来了解下软启动器的工作原理，软启动器的接线图，以及软启动器的选用要求，供大家参考。
一、软启动器的工作原理
晶闸管软启动器原理：在三相电源与电机间串入三相联晶闸管，利用晶闸管移相控制原理，改变晶闸管的触发角，启动时电机端电压随晶闸管的导通角从零逐渐上升，就可调节晶闸管调压电路的输出电压，电机转速逐渐增大，直至达到满足启动转矩的要求而结束启动过程。
软起动器的输出是一个平滑的升压过程（且可具有限流功能），直到晶闸管全导通，电机在额定电压下工作，此时旁路接触器接通（避免电机在运行中对电网形成谐波污染，延长晶闸管寿命），电机进入稳态运行状态。
在停车时，需要先切断旁路接触器，然后由软启动器内晶闸管导通角由大逐渐减小，使三相供电电压逐渐减小，电机转速由大逐渐减小到零，停车过程完成。

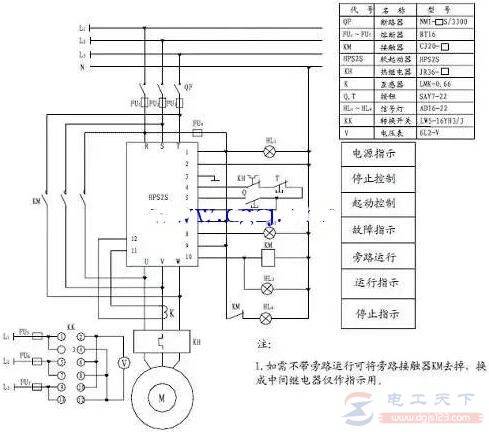

图1：软启动器接线图
二、软启动器的选用要求
1、选型：常见的软启动器有旁路型、无旁路型、节能型等。根据负载性质选择不同型号的软启动器。
2、旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。或用一台软启动器去启动多台电动机。
3、无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
4、节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
5、选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还需要考虑保护功能是否完备，比如缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
