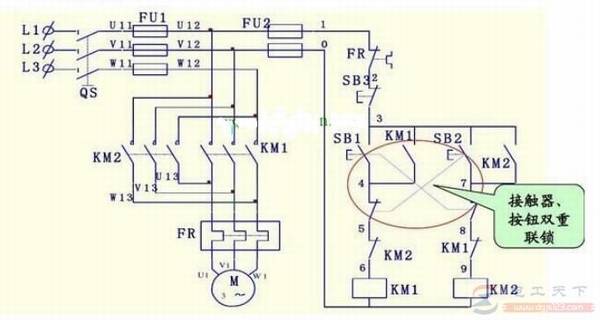

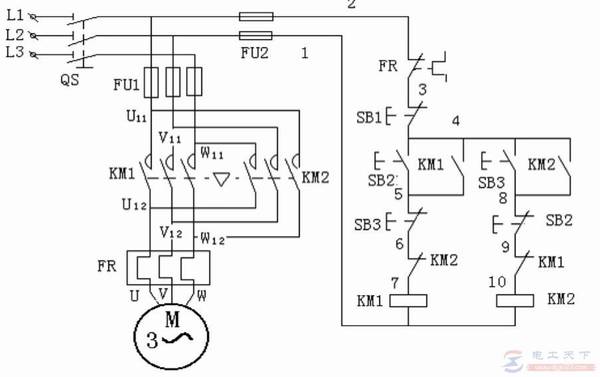

由接触器、按钮双重连锁实现的正反转控制电路图，如下图：
这是一种很常见的正反转控制电路，通过接触器、按钮双重联锁对电路进行保护。
一、电路主要元器件与作用
1、空气开关（QS）：电源的通断，有短路、严重过载及欠电压保护2、熔断器（FU）：短路保护；
3、接触器（KM）：可频繁通断大电流，有灭弧功能，亦有欠电压保护4、热继电器（FR）：过载保护；
5、按钮（SB）：启停电路
二、控制电路的工作原理
1、主电路：从负载端往电源端看，即从下往上。
2、辅助电路：从上到下、从左往右，即先看电源，在顺次看各条回路。
分析清楚电气图的关键：看懂各元器件图形符号、文字符号，对元器件结构、功能掌握。
掌握该电气图的几个关键点：1、电气自锁（定义）：依靠接触器自身的常开触电使其线圈保持通电；2、电气互锁：在同一时间段内两个接触器只允许一个通电工作的控制作业；（3）机械连锁：通过按钮的一对常开与常闭来实现两个接触器只允许一个工作（双保险）；
三、电气图接线与检修方法
1、先对图纸进行标号，再照图对实物进行装接，在不熟练的情况下二次线最好一回路一回路的接；
2、可以用万用表的蜂鸣档检测电路的通断，蜂鸣档（电阻档）可以测出接触器线圈的电阻。
四、双重联锁正反转控制电路工作原理

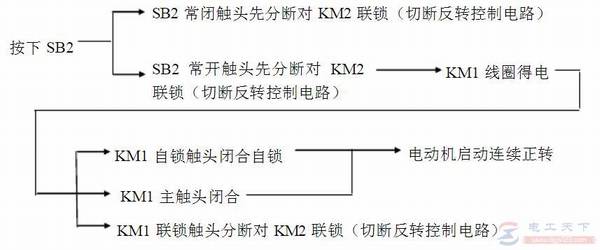

1）正转控制

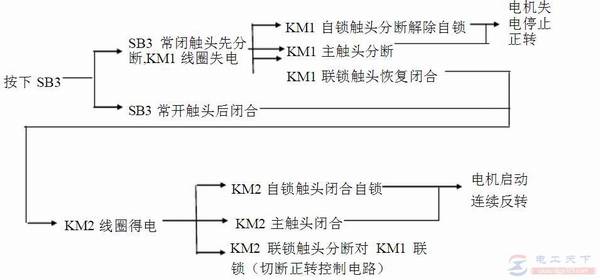

2）反转控制
3）停止：
无论正转还是反转状态下，只要按下SB1，整个控制电路就会失电，接触器各触头复位，电动机失电停转。
