电源负载等效电路图
提供给负载的电源有一定容量，任何一种电源都是内阻抗的，如下图中简单的电源负载等效电路所示。

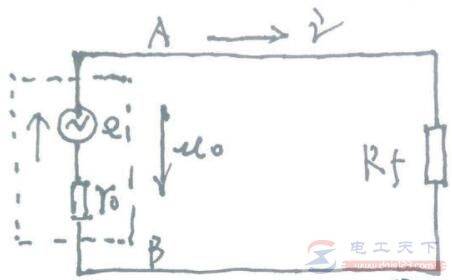

图1：电源负载等效电路图
电源是由e和ro组成，其中e是电动势，ro是内阻抗。
电源输出电流为：讠=e/（Rf+ro）
电源输出电压（AB间电压）为：uo=e-讠×ro
可知，如果负载越大，其内阻抗Rf越小，电源输出的电流讠就越大，如果电源容量足够大时，即e不变，随着讠增大，uo电压也会跟着下降，但下降幅度有限，不会影响负载正常运行。
如果电源容量较小（电源处于超负荷状况下运行），随着负载增大，讠的增大，电源的内部的反电势也会增大，导致电源电动势e下降，结果uo就会下降较多，从而会影响到电源及负载正常运行。
供电线路损耗过大，将会导致负载端电压下降较多。
负载功率因素（cos a=P/S）较低，一定容量下（视在功率），无功功率越大，有功功率就会越低，电源带负载能力就会下降。
因此，如果是电源容量低引起，则需要增容，其容量选择一般高于满载下10%左右。如果是线路损耗引起，则需要改善线路；如果是负载功率因素较低，则需要提高功率因素。
