光敏电阻与P-MOSFET设计的光控开关电路
用光敏电阻制作一个小装置，该装置在强光下无电流输出，在弱光下有电流输出。其实就是一个简单的光控开关电路，结构比较简单，操作很方便。
以下是一款采用光敏电阻及P-MOSFET设计的光控开关电路，如下图所示：

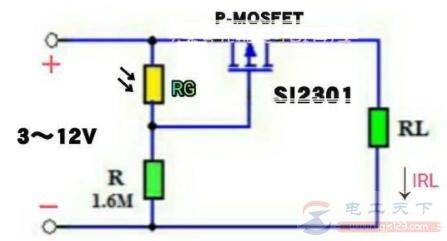

图1：光控开关电路
RG是光敏电阻，SI2301是一款贴片P-MOSFET，作为一个光控电子开关使用。SI2301的漏源电压为－20V，漏极电流为－2.3A，栅极门限电压为－2.5V。
选用这种门限电压高的MOSFET作为电子开关，性能要优于A1015这类双极型三极管构成的电子开关。

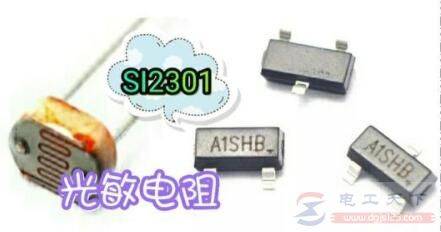

图2：光敏电阻及SI2301
图1电路在强光下，光敏电阻的阻值远小于R（1.6MΩ）的阻值，此时SI2301栅源两极之间的电压小于门限电压2.5V，MOSFET处于截止状态，流过负载RL的电流IRL为零。
在弱光下，光敏电阻的阻值变大，其阻值可达数百KΩ以上，此时SI2301的栅源电压大于2.5V，管子导通，相当于开关闭合，故有电流流过负载RL，此电流的大小与RL的阻值有关。
这种光控电路用途广泛，如果将RL换成小灯泡，可以构成一个光控照明灯；如果将RL换成继电器，可以用来控制功率更大的负载。
