有关室内配电线路的类型与线路接线方法，室内配电线路包括一室一厅配电线路、两室一厅配电线路、三室两厅配电线路与四室两厅配电线路等。
室内配电线路类型与接线方法
一、一室一厅配电线路

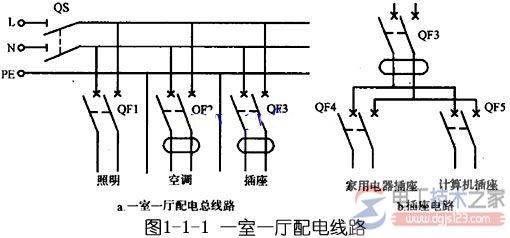

一室一厅配电线路如图1-1-1。一室一厅配电系统中共有三个回路，即照明回路、空调回路、插座回路。
QS为双极隔离开关，它有明显的断开间隙，以便维修安全。QF1-QF3为双极低压断路器，其中QF2、QF3具有漏电保护功能。
对于空调回路，如果采用壁挂式空调，因为人不易接触空调，可以不采用带漏电保护功能的断路，但对于柜式空调，则必须使用带漏电保护功能的断路器。
QF1-QF3都具备过载脱扣功能。来自：电工技术之家
为防止其他家用电器用电时影响计算机的正常工作，可以把图1-1-1a中的插座回路再分成家用电器供电插座和计算机供电插座两个插座回路，如图1-1-1b所示。两路共同受QF3控制，只要有一个插座漏电，则QF3就立即跳闸断电。PE为保护接地线。
二、两室一厅配电线路

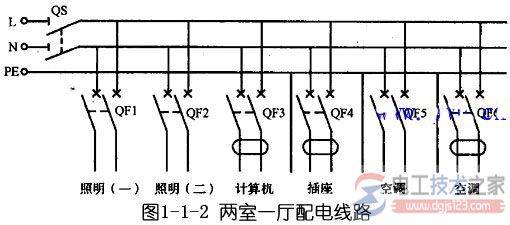

两室一厅配电线路如图1-1-2所示。
两室一厅户型一般都有客厅、卧室、厨房、卫生间。卧室、客厅要求（或预留）安装空调。
通常，卧室安装壁挂式空调。客厅安装柜式空调（俗称柜机），柜式空调回路应具有漏电保护。
插座要分厨房及卫生间（洗衣机用）一路，计算机与电视一路。
照明电路可以设计两个回路，虽然增加了一次性投资，但当一个照明回路出现故障时，不影响第二个照明回路的正常工作，也有利于电工检修。
三、三室两厅配电线路

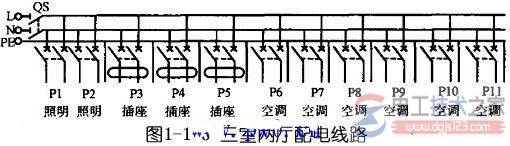

三室两厅配电线路如图1-1-3所示。
三室两厅配电系统共有9个回路，备回路的用途均标注在图1-1-3中。来自：电工技术之家
空调全部采用壁挂式，所以空调回路没有漏电保护断路，如果客厅要采用柜式空调，则该回路应采用漏电保护断路器。
四、四室两厅配电线路

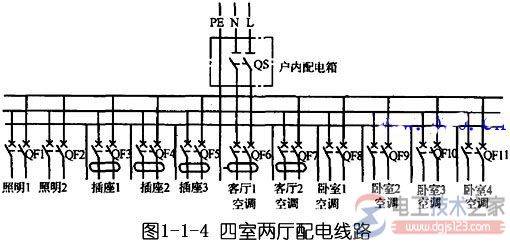

四室两厅配电线路如图1-1-4所示。
本线路共11个回路。
其中两路做照明，一旦有一路发生短路等故障时，另一路能提供照明，以便检查。
插座有三路，可分别送至客厅、卧室、厨房，这样不至于插座电线超负荷，避免电线过早老化，起到分容作用。
六路空调回路，各室、厅都有空调(即使目前不安装，也必须预留，以免将来要安装时凿墙打孔)，全部为壁挂式，所以不设漏电保护断路器。
