有关变压器三相双电源自动切换的电路图，详细介绍了双电源自动切换电路的操作步骤，接触器与负载间的连接方式等，以及手动自动换变、缺相保护等。

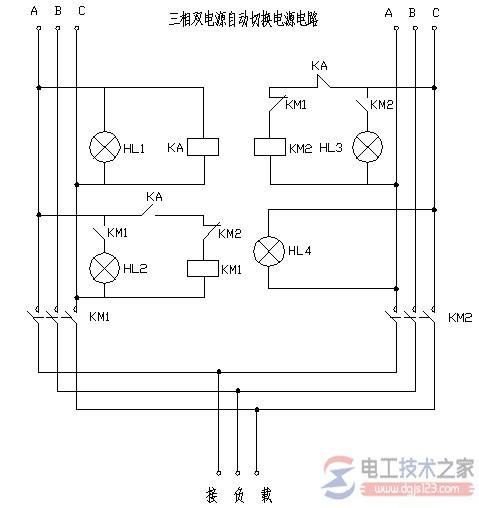

变压器三相双电源自动切换电路图
如下：
A，1变有电时候,KA得电吸合，其常开触点闭合，接触器km1得电吸合，接通1变，负载使用1变的电，同时KA的常闭触头断开，km2不能够得电。
B，当1变停电时候，ka失电回位，其常开触点断开km1.ka 的常闭触头闭合接通接触器km2得电吸合，1变经过km2进入负载。负载使用2变。
C，这个电路采用了继电器ka的常开常闭和接触器km1 km2常开常闭双互锁结构，安全可靠。
D，这个电路设计以1变用电为主，要是有加一个手动选择旋钮就可以实现手动自动换变。，四个头三位的旋钮开关，左旋断开继电器ka，右旋断开km2线圈，中间位置两边都是通路。
E，要是把继电器ka接入A B两相还可以实现1变的缺相保护。
F，如果在2变加入一个继电器ka2,线圈接入2变的A B两线之中，当中与ka1互锁得电，km2的得电由ka2控制也可以实现2变的缺相保护。
