有关变压器反馈LC振荡电路，LC并联谐振电路作为三极管的负载，反馈线圈L2与电感线圈L相耦合，将反馈信号送入三极管的输入回路，变压器反馈LC振荡电路的振荡频率与并联LC谐振电路相同。
变压器反馈LC振荡电路
变压器反馈 LC 振荡电路如图1，LC并联谐振电路作为三极管的负载，反馈线圈L2与电感线圈Ｌ相耦合，将反馈信号送入三极管的输入回路。
交换反馈线圈的两个线头，可改变反馈的极性。调整反馈线圈的匝数可以改变反馈信号的强度，以使正反馈的幅度条件得以满足。有关同名端的极性请参阅图2。

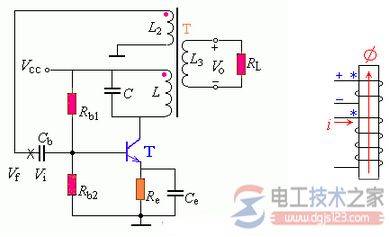

图1 变压器反馈LC振荡电路 图2 同名端的极性
变压器反馈LC振荡电路的振荡频率与并联LC谐振电路相同，为：
