有关日光灯管的相关知识，介绍了日光灯的工作原理，以及日光灯管的连接方法，通过几例日光灯管的接线图，来了解下如何对日光灯管进行接线操作，有需要的朋友参考下。

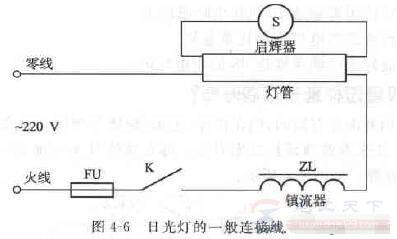

日光灯管的连接方法
日光灯的工作原理：
当开关闭合，电源接通后，灯管尚未放电，电压通过灯丝全部加在启辉器内两个双金属的触片上，使氖管中产生辉光放电发热，两触片接通.于是.电流通过镇流器和灯管两端的灯丝使灯丝加热并发射电子。
此时，由于氖管被双金屑触片短路停止辉光放电，双金属触片也因温度降低而分开，在此瞬问，镇流器产生相当高的自感电动势，它和电源电压串联后加在灯管两端引起辉光放电使日光灯点亮。
一般如果没有特殊要求，购买的LED灯管大多是内置电源，就可以直接使用；大部分只需要把传统支架上的启辉器拿掉就行（支架下面突出的一个圆柱体）装上灯管即可使用了，如果这样还不行，则可能是使用的支架是比较新的“电子式”的，就需要打开支架，把里面的镇流器也拿掉，把里面的线直接接通市电即可，LED灯管就是直接接市电的。
如果对电路比较懂，也不怕麻烦，建议把“启辉器”“镇流器”都拿掉，毕竟“镇流器”也是需要耗电的。
日光灯如何接线？日光灯接线图大全
日光灯接线图大全，介绍了日光灯的接线图，日光灯工作原理与接线图，单管荧光灯照明线路、多管荧光灯照明线路的接线方法，家用日光灯电路布置图及安装注意事项等。
led双管日光灯接线方法图解
led双管日光灯接线方法图解，led双管日光灯怎么接线，LED日光灯与传统荧光灯有哪些优点，一幅双管日光灯接线图，大体是电子镇流器，可以采用一个镇流器有六根线的接线方式。
四线日光灯镇流器接线图示例
一个四线日光灯镇流器的接线图，日光灯两端有4根线，镇流器上的L接火线，N接零线，四线镇流器有四根引线，分主、副线圈，日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路正确。
日光灯改装成led灯的接线方法
有关日光灯改装成led灯的接线方法，日光灯改led灯接线图解，传统的电感式整流器改造LED日光灯接线图，传统的电子式镇流器接线图，日光灯改装成led灯的步骤及注意事项。
日光灯镇流器的实物接线图
有关日光灯镇流器的接线图，普通日光灯电路由灯管、启辉器和镇流器等组成，镇流器与启辉器在日灯光接线图中接线方法。
日光灯的安装操作教程详解
本文介绍了日光灯的安装方法，重点介绍日光灯的结构，日光灯的主要部件，初步学会日光灯电路图的绘制，以及掌握如何安装镇流器式日光灯。
