有关led灯管的相关知识，介绍了一个led t8灯管的接线图，一体化的led灯管接线比较简单，而有些T8灯管在接线时，需要购买一个支架，才能按一体化的方式来接线。
led t8灯管的接线图
一体化led灯管很简单，将接头（厂家会配）插入灯头内，然后将黄绿线接地线，其它两根接火线和零线即可。一般单头的两个脚分别接零线和火线，不要镇流器和起辉器。

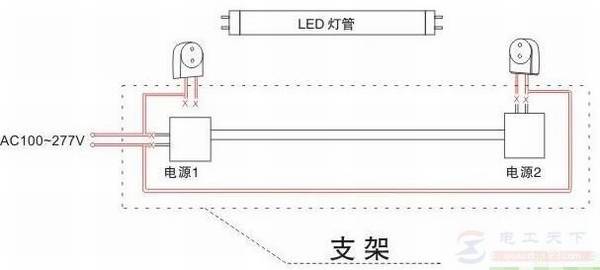

很多T8灯管，要买一个支架（厂家配的专用LED最好），然后将支架装好，按一体化的方式接好，将灯管插入卡槽转动90度，发光面朝外。
如果支架是带启辉器的，那么就要按说明书去接线。
图1：LED T8灯管接线图
具体的接线方法：

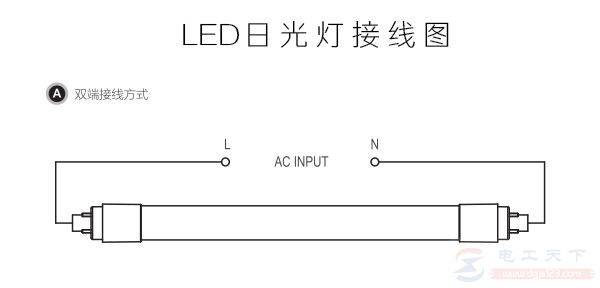

T8 led灯管接线一般分为两种方式，一种是T8 led灯管双端通电，T8 led灯管堵头，两根针是短接在一起的。只需要接一根针就可以通电。不用分极性，即不用分零线火线，任意接线。
只要保证一端零线，一端火线即可。

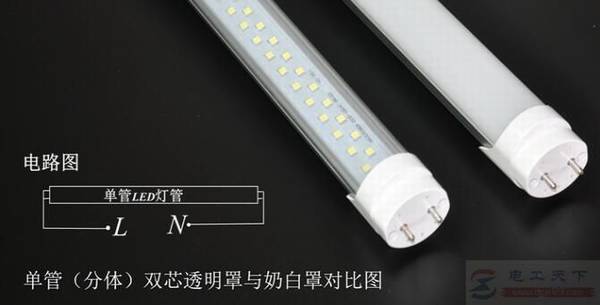

另一种接线是单端通电。堵头的两根针分别接零线、火线。一般T8 led灯管都会标注清楚的。
T8 led灯管接线的好处，就是不需要任何镇流器，无论是电子式，还是电感式，均不需要镇流器。

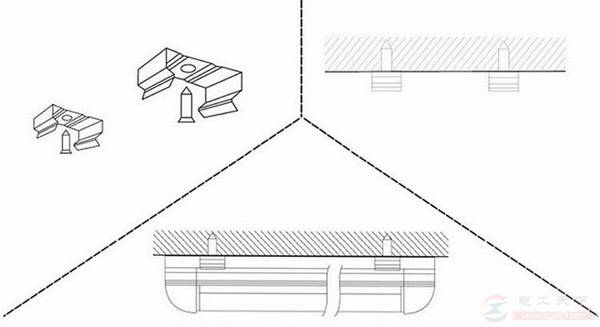

固定一体化LED灯管的方法：
一体化LED灯管配件中会带有两个不锈钢的卡簧，用来安装LED灯管，先将两个不锈钢卡簧根据LED灯管的长度及需要安装的位置固定好（两个卡簧之间的距离=LED灯管的长度/3）。
最后，将LED灯管装入固定好的卡簧里。

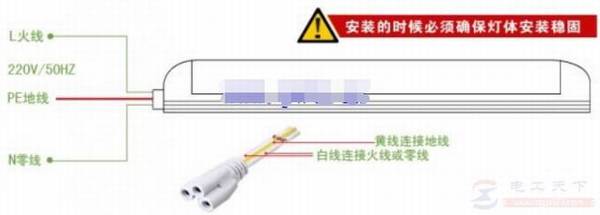

一体化LED灯管的接线图
说明：两根白线连接火线或零线均可亮灯，不必区分零火线；黄线是地线，禁止连接到火线或零线上。

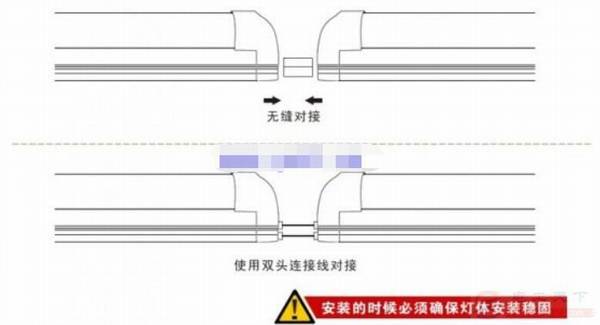

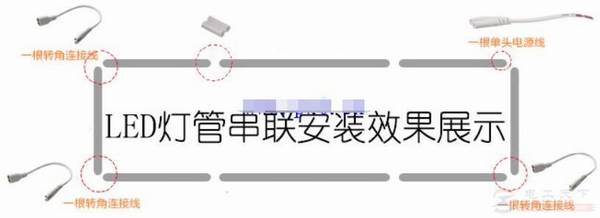

一体化LED灯管的串联安装方式
说明：
使用这种串联安装方式，需要考虑后面直接连接LED灯管数量。
假设在国内使用，每条LED灯管的功率是7W，LED灯管中的连线是用的电子线18#线，可以连接157条左右的LED灯管（线径*额定电压值*额定允许通过的电流/功率=LED灯管的数量），预留一部分空间，也可以并接100条左右的LED灯管。
以上就是led t8灯管的接线图及多种接线方式，希望对大家有所帮助。
