有关led手电筒的电路图，led手电筒驱动电路原理，led节能灯工作原理，节能灯的工作原理是通过镇流器给灯管灯丝加热，并提供了一个高效率led驱动电路图，供大家学习参考。
一、led手电筒电路图

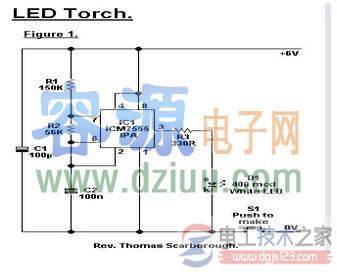

本电路应用ICM7555芯片作为核心器件，电路应用+6V供电，制作成功率100%,可用于生产企业批量生产制作，也可供电子爱好者学习。
电路图如下：

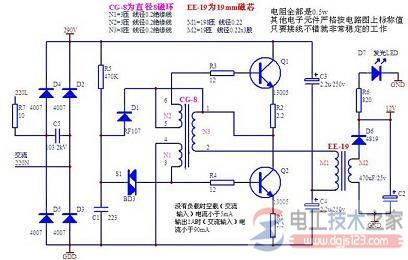

二、led手电筒驱动电路原理
一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，由于使用1～2节电池。使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒， 电流只有100 mA左右，非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。从前端拆开后，根据实物绘制了电路图，如图1。

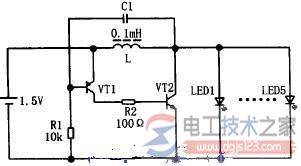

图1 led手电驱动电路原理图
led手电筒驱动电路的工作原理：
接通电源后，VT1因R1接负极，而c1两端电压不能突变。VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小， 当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时，L上的自感电动势变为左负右正，经c1反馈作用。VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。此电压足以使LED发光。
三、led节能灯的工作原理
节能灯的工作原理是通过镇流器给灯管灯丝加热，大约在1160k温度时，灯丝就开始发射电子(因为在灯丝上涂了一些电子粉)，电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离，发出253.7nm的紫外线，紫外线激发荧光粉发光。
由于荧光灯工作时灯丝的温度在1160k左右，比白炽灯工作的温度2200k-2700k低很多，所以它的寿命也大提高，达到5000小时以上，由于它不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，达到每瓦60流明以上。
LED节能灯工作原理：普通的白炽灯光效每瓦10流明左右，寿命大约在2000小时左右，它的工作原理是：当灯接入电路中，电流流过灯丝，电流的热效应使白炽灯发出连续的可见光和红外线，此现象在灯丝温度升到700k即可觉察，由于工作时的灯丝温度很高，大部分的能量以红外辐射的形式浪费掉了。
LED节能灯工作原理：节能灯除了有白色光之外，还有黄色(暖光)光。一般来讲，在同一瓦数之下，一盏节能灯比白炽灯节能80%%，平均寿命延长6-8倍，热辐射仅20%%。非严格的情况下，一盏5瓦的节能灯光照可视为等于25瓦的白炽灯，7瓦的节能灯光照约等于40瓦的，9瓦的约等于60瓦的。
四、高效率led驱动电路图

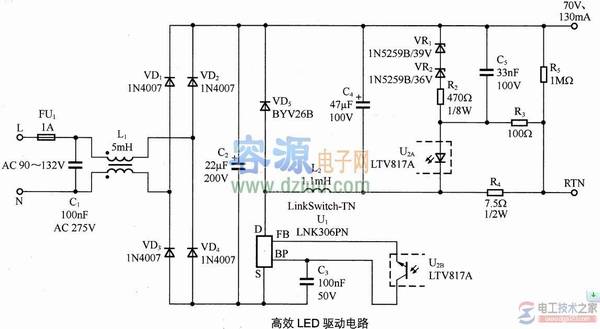

该恒定电流输出电路非常适合驱动LED，高输出电压支持一个LED串，这样无需考虑在LED之间分配电流，可在负载断开、过载、短路和过热情况下提供保护。
该电路在整个工作电压范围内的效率都非常高（大于90％），具有小巧轻便、成本低、所需元器件数量少的优点，可满足EN55022B的传导EMI限值，EMI裕量大于10dBuV。
