有关浴霸的安装接线图，在装修时安装浴霸，很多人会选择风暖型的浴霸，6线5开风暖浴霸怎么接线，建议找专业的浴霸品牌厂家来安装，这里分享一个6线5开风暖浴霸的接线图，供大家学习参考。
6线5开风暖浴霸的接线图

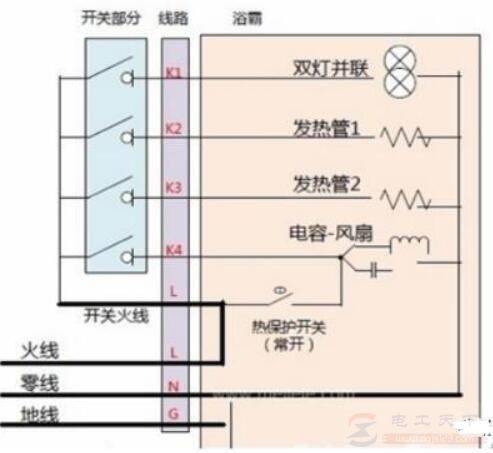

下面是6线5开风暖浴霸线路图：
这张图未连接风暖浴霸，线管里走了6根电线。

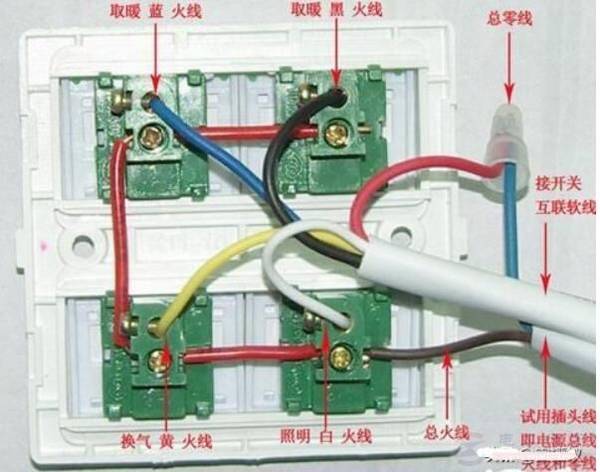

以下是一张已连接好的接浴霸的线路图：
说明：6根线5开，分别是取暖的火线是2条，换气火线是1条，照明火线是1条，总火线是接通总火线，还有一个是总零线，另一个是试用插头线，即电源总线的火线和零线。
首先，确定墙上线管红线是火线，然后墙上的黄色线是可以接开关的控制线1-5任意一个都行。所谓的6线5开，就是6根电线，有5个开关的浴霸，分别是换气、照明、取暖、吹风。
在接线时注意每个线头用标签标注下，分别对应什么功能，以免在接线时接错。
对于家中浴霸的安装，不管是哪个品牌哪种类型的浴霸，建议找专业的浴霸品牌厂家来安装，墙面的走线找专业电工走线和接线，以确保安全。
总结：
1、红、黑线是第一组、第二组红外灯主火线(粗线)L1、L2；
2、黄线：照明小火线L3；
3、白线：排汽风扇小火线L4，蓝线：公共零线N(粗线) 。
4、红、黑、黄、白线来自四联控制开关板，零线(蓝线)可以经开关板穿线过来。
以上就是6线5开型风暖浴霸的接线图，以及接线时的注意事项，希望对大家有所帮助。
