有关浴霸的开关接线图，一个普通的家用浴霸应该怎么对开关接线，浴霸一般有三个开关，有控制取暖灯的，有控制照明灯的，电工天下小编整理了一个简单的浴霸开关接线图，有需要的朋友参考下。
浴霸开关接线图
如下图：

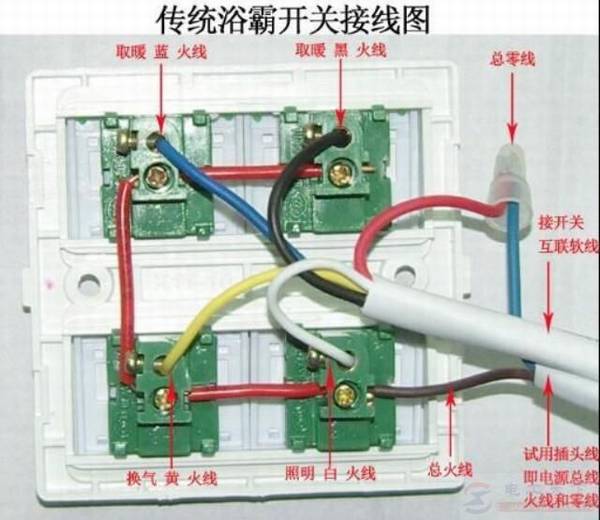

传统浴霸开关的接线图
浴霸一般有三个开关，有两个是控制取暖灯的，另一个是控制照明灯的。
浴霸压线的位置：
根据以上的接线图，线的颜色对照控制开关L1跟插座L，在购买时已接好，直接在插座接上火线，插座另一孔接零，开关另一端接灯。
说明：
浴霸开关接线的三条供电线路：

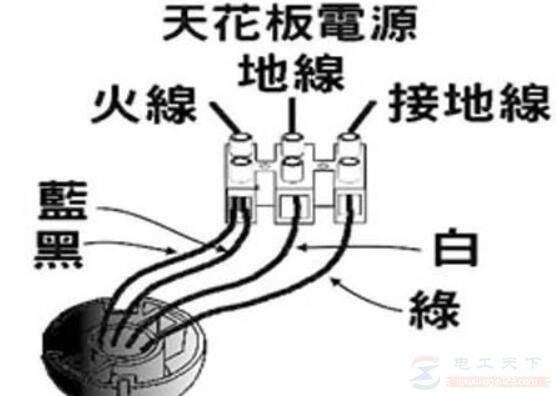

1.地线：黄绿相间的线，在插座上卫浴上方，接在浴霸的外壳。
2.零线：蓝色或黑色，在插座上卫浴下左方，连通接在五个灯头的螺口接柱上。
3.火线：红色，在插座上位于下右方，连通接在三个开关的一个接柱上。
欧普灯暖浴霸的接线方法：

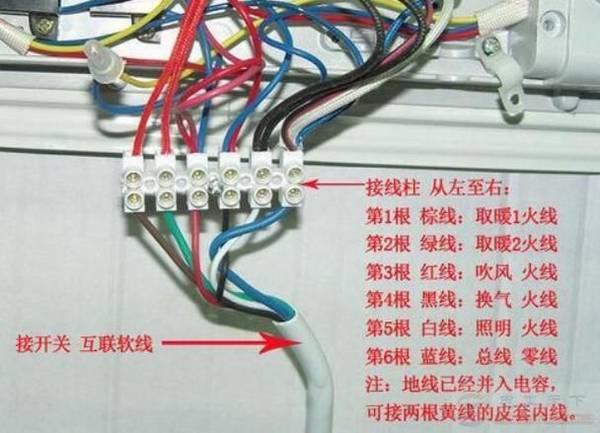

1、浴霸有试机插头，拆开接线盒，找出试机插头的接线口，换上两根2.5平方的线，分别连接上灯线的两根线。
2、打开灯的开关，再用浴霸开关盒控制相应的功能。
3、如果浴霸开关盒电线太短，对应延长就行。欧普浴霸开关盒是五根线，在接线时延长了五根，一根公共火线，两根取暖，一根照明，一根换气。
以上就是普通浴霸的开关接线图，希望对大家有所帮助。
