分享一个电池欠压保护的电路图，电路加入了D1、C1，可以使电池取样电压快速建立，起到了延时保护的作用，有需要的朋友参考下。
电池欠压保护电路图
为了防止电池过度放电而损坏电池，需要让电池在电压放电到一定电压的时候逆变器停止工作。注意，电池欠压保护太灵敏的话会在启动冲击性负载时保护。
如此，逆变器难以起动这类负载，尤其在电池电量不充足的情况下，更是无法带动负载。
以下是电池欠压保护电路，如图：

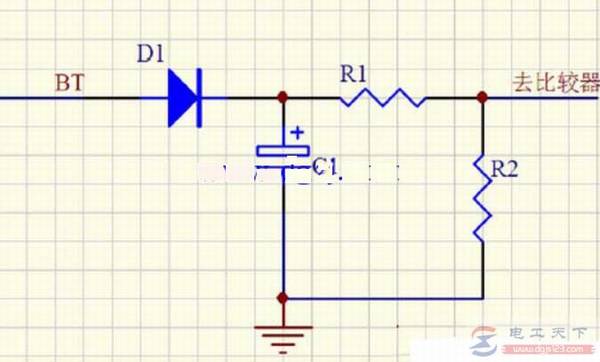

图1：电池欠压保护电路图
这个电路加入了D1、C1，可以使电池取样电压快速建立，起到了延时保护的作用。
