有关电磁阀的接线问题，电磁阀怎么接线，电磁阀线路接线时是否交流还是直流线路，12V电磁阀怎么接线，电磁阀的正确接线方式是怎么样的，跟小编一起学习下电磁阀的接线方法吧。
电磁阀线路接线方法

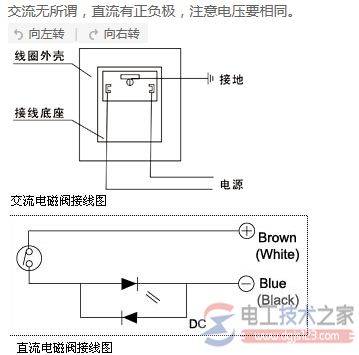

一、电磁阀的接线图
在对电磁阀接线操作时，注意，交流无所谓，直流有正负极，注意电压要相同。
二、12V电磁阀怎么接线？
12V电磁阀，有一个是接地线，还有两个，有1和2的标识，如果是交流，那么1线和2线不用区分，如果是直流要注意正负极，电压要相同。

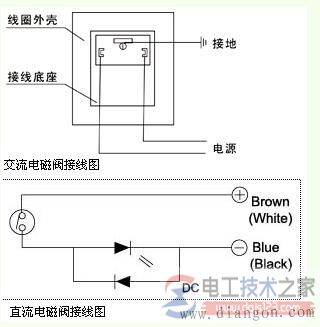

电磁阀接线图，如下：
电磁阀一般自配有供接线的盖子。但先要搞清楚12V电磁阀是直流还是交流的电源。是否和变压器输出一致。直流就要分正极与负极，不能接反，交流就无所谓，随便接，但不能接到地线上去了哦。电磁阀K180-4E1-L-DC12V是直流的，变压器输出是12V的要整流滤波才可用。（电工天下 www.dgjs123.com）
此方法未经验证：电磁阀上说明交流还是直流，交流随便接就行。直流分正负极，用外用表量下输出电压，按正负极接。
三、电磁阀怎么接线？电磁阀的正确接线方式
如下图：
电磁阀是2位5通阀一共有5个通口，2个在一排的是A、B出气口连接气缸的两个通口；3个口在一排的中间一个口是P口，即压力进气口，2侧的分别是A、B口的排气口，可以不接，或者借消音器。
电磁阀（Electromagneticvalve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
