本文介绍了电磁阀的原理图，电磁阀的图形符号表示法，三位五通电磁阀的三种形式，即中封、中卸、中压的工作原理，以及三种形式的区别。
一、电磁阀的原理图
在电磁阀的图形符号上，代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

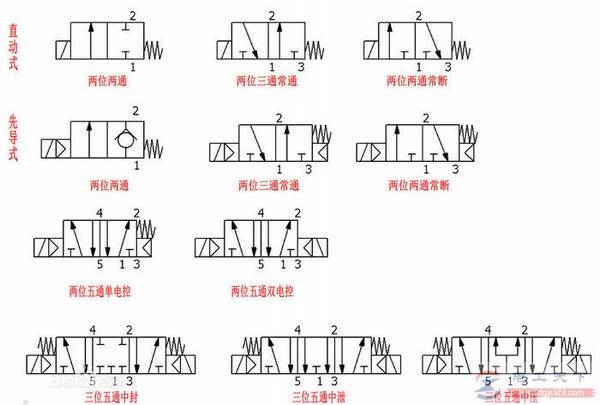

电磁阀的原理图（图形符号），如图：
三位五通电磁阀的三种形式：
1、中封
在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭。
2、中卸
在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分布经电磁阀两个排气口排出。
3、中压
在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，并持续给压，使气缸前腔和后腔压力与进气端压力一致，进气口打开，排气口关闭。
以上三位五通电磁阀的三种形式，在两个线圈分布通电的情况下效果相同，区别在于连接上气缸，并且两个线圈都不给电的情况下，中封用于保压回路，中压用于调压回路，中卸用于卸荷回路。
二、电磁阀原理图的读图要点
1、在电磁阀的图形符号中查看有几个格子，几个格子就是几个工作位置。
2、单独一个格子中有几个连接或断开的点，几个点就代表几个口。
3、表示字母或数字的那个格子，代表阀的初始位置，即初始工作状态；代表阀初始工作状态，就是不通电时状态。
4、初始位置的格子。
5、第二个格子，AR通，A孔向R孔通气；PB通，P孔进气，B孔出气，S孔不通。
6、带文字格子旁边的符号，这个代表阀初始时的控制方式，上边一拐一拐的代表弹簧，下面三角代表气控，所以，阀体的初始状态，或者说是复位状态是靠弹簧和气共同控制的，所谓弹簧和气复位。
7、另外一个格子旁边的符号，同理，代表阀工作状态时的控制方式。
以上就是电磁阀的原理图及读图要点，希望对大家有所帮助。
