万用表是电路板维修人员、工业设备维修人员、维修电工、家用电器维修人员等检查判断故障的主要仪表之一。

“不管是各行各行业凡是具有电气电路的设备或机器，维修时都离不开万用表！

万用表的使用方法之指针万用表的使用法，供从事设备维修、设备维护、维修电工等职业的朋友们分享。

万用表的真实名称为三用表，因为它可以进行测量电压、电流、电阻三个方面的电气参数，所以生产厂家称其为三用表，又由于万用表在许多电气维修场合都能使用，人们也习惯称之为万用表，表明其应用广泛。

以应用较为广泛的500型指针式万用表为例，介绍其使用方法。

1、电阻的测量方法

在维修电气线路时，当判断出某一部分电路存在故障时，想要准确判断是由导线断路还是元件损坏所致时，使用500型指针万用表的电阻档就可以帮维修人员判断出具体的故障元件。测量电阻的具体方法如下：

测量电阻前先对万用表进行校正。

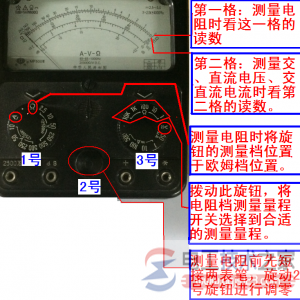

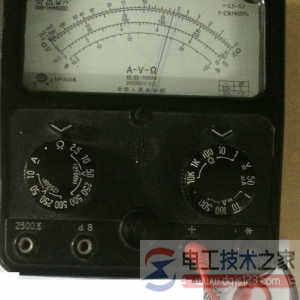

请参看图1，方法是先把万用表的1号旋钮旋到Ω欧姆档位置，见图中旋钮的标注，再旋动3号旋钮选择合适的测量量程，然后将万用表的两个表笔短接，旋动图中所示的2号旋钮，使万用表的指针调到零的位置，对500型指针万用表进行调零后就可以进入电阻的测量工作了。

提示：调零校正工作非常重要，如果测量电阻前不进行调零，测量出来的电阻值就不准确。调零时改变不同的量程后均要进行调零！

测量时要先将测量的部位断开电源，将两个表笔分别接到所测元件的两端，注意在端测量时不要两只手同时捏住元件的两端，最好用鳄鱼夹夹住元件的两个引脚进行测量。

电阻测量值的读取：
将万用表中3号旋钮上的测量量程数乘于万用表表头第一格指针所指示的数值，就是所测电阻的数值。例如：测量一个阻值为51Ω的电阻，将万用表的1号测量旋钮置于Ω欧姆档位置，将万用表的3号测量旋钮至于10，请参看图2.

此时万用表的指针指在5.5的位置(参看图2第一格)，那么这个电阻的实际测量值为5.5×10=55Ω。其它依次类推，如果您在利用500型指针式万用表测量电阻时

2、电压的测量方法

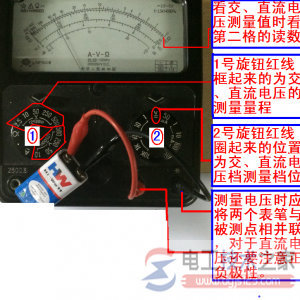

在维修电气线路时，利用500型指针万用表的交流电压档或直流电压档对有关电路的电压进行测量，可以帮维修人员迅速判断出引发故障的范围，提高维修效率。电压的具体测量方法请看图3：

利用500型指针万用表的交流电压档或直流电压档测量电压时，应现将万用表的2号旋钮置于位置，然后将1号旋钮置于合适的量程。

注意：测直流电压选直流量程，并注意表笔连接时的极性，正极与所测量点的正极相接，负极与所测量点的负极相接。

测交流电压选交流量程，测量时两个表笔没有极性区别，只要将两个表笔与被测量点相并接就可以了，但测量时应注意安全。

测量值请看万用表的第二格，将第二格的刻度线按测量量程划分成各个等分，直接读出的数值就是所测电压值。 来自：电工技术之家

例如：图3中，所测的是一节9V的叠层电池，测量时将2号旋钮拨到电压档位置，将1号旋钮旋到直流50V的量程，将万用表的红表笔节电池的正极，黑表笔接电池的负极，此时万用表表头的指针即显示出所测电池的电压值。具体电压值请参看图3.图3中第二格因量程选的是50V，所以将第二格分为50个等分，这样每个小格的电压值为1V，测量结果中，指针指在第九小格，所以所测电池的电压值为9V，其它电压值的计算方法

3、电流的测量方法

在进行电气线路维修时，比较少运用电流档进行检测，检测电流需要将万用表的表笔串联到电路中，比较麻烦，因此实际维修工作中几乎不用电流档进行检测。

具体检测方法：
将万用表的1号旋钮拨到电流档的位置，2号旋钮根据所测电流值的大小选择合适的量程，如果不知道所要检测线路的电流值时，应该从大量程逐渐往下降，以避免将万用表损坏。
电流测量值的读数也是看第二格，将第二格根据不同的测量值分成各个等分，即可读出所测的实际电流值。

对于500型指针万用表的使用方法不算很复杂，只是在读取测量值时稍微有些麻烦，刚学习万用表的使用时会有些陌生，这些只要朋友们多看多练，熟悉测量数值的读取后，就不会觉得陌生了。
