有关电磁式仪表的小知识，这里重点介绍下电磁式仪表的结构组成，电磁式仪表的工作原理，以及电磁式仪表的主要作用，供大家学习参考。
电磁式仪表的结构组成
电磁式仪表的测量结构，如下图：

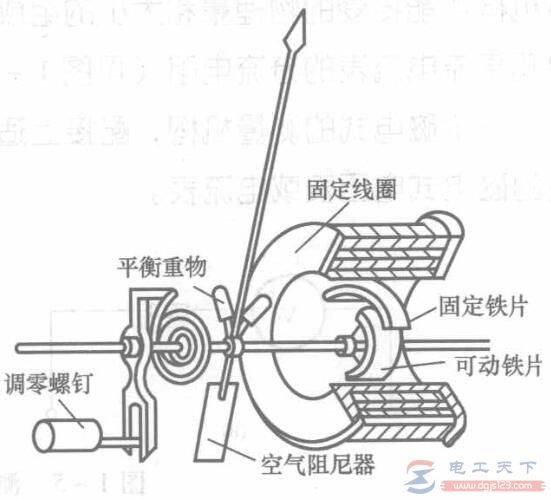

图1，电磁式仪表测量机构
主要由固定线圈与可动铁片来组成，其中可动铁片与转轴固定在一起，转动轴由指针、游丝与零位调节器组成。
电磁式仪表的工作原理
当线圈内被测电流通过时，线圈电流的磁场使两块铁片同时磁化，且获得同极性而互相排斥。
固定铁片推动可动铁片运动，可动铁片通过传动轴带动指针偏转。被测量越大，则指针偏转角度越大，当电磁偏转力矩与游丝形变的反作用力矩平衡时，指针偏转，在面板上指出被测电流值。
电磁式仪表的作用
电磁式仪表具有结构简单牢固、稳定性好、过载能力强、成本低、便于制造等优点。
与磁电式仪表不同的，电磁式仪表常用于制度交流电压表与交流电流表等指示性仪表。
以上就是电磁式仪表的结构与原理的相关知识，希望对大家有所帮助。
