单相功率表的接线原理图
有关单相功率表的接线原理图，单相功率表怎么接线，以D26一W型功率表为例说明单相功率表的接线方法，功率表的电压支路是并联接入被测电路，功率表接线方式的正确选择，单相功率表工作原理，以及功率测量的正确方法。
功率表通常都是多量程的，一般有两个电流量程，两个或三个电压量程。
现以D26一W型功率表为例说明其使用方法。
1、正确选择功率表的电流量程和电压量程。电流量程不能低于负载电流，同时电压量程不能低于负载电压。
2、功率表上标有“* ”号的电流端和电压端被称为发电机端，这是为了使接线不致发生错误而标出的特殊标记。
功率表的正确接法必须遵守“发电机端”的接线规则，即功率表标有“* ”号的电流端必须接至电源的一端，而另一电流端则接至负载端。
电流线圈是串联接人电路的。功率表上标有“*”号的电压端可以接至电流端的任意一端，而另一个电压端则跨接至负载的另一端。
功率表的电压支路是并联接入被测电路的。
3、功率表接线方式的正确选择。
功率表有两种不同的接线方式，即电压线圈前接和电压线圈后接。

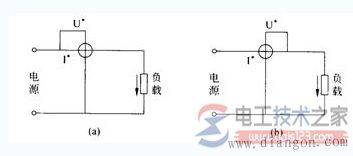

① 电压线圈前接法。如图1(a）所示，适用于负载电阻远比电流线圈电阻大得多的晴况。
因为这时电流线圈中的电流虽然等于负载电流，但电压支路两端的电压包含负载电压和电流线圈两端的电压，即功率表的读数中多出了电流线圈的功率消耗。如果负载电阻远比电压线圈电阻大，那么引起的误差就比较小。
② 电压线圈后接法。如图1(b）所示，适用于负载电阻远比电压支路电阻小得多的情况。
此时与电压线圈前接法情况相反，虽然电压支路两端的电压与负载电压相等，但电流线圈中的电流却包括负载电流和电压支路电流。如果电压线圈的电阻远比负载电阻大，则电压支路的功耗对测量结果的影响就较小。
图1功率表接线方式
4、单相功率表测量三相功率。
在三相四线制电路中，若负载对称，可用一只单相功率表测量其中一相负载的功率，然后将该表读数乘以3 即为三相对称负载总功率。这种方法称为一表法，如图2所示。
三相四线制电路中负载多数是不对称的，需用三个单相功率表才能测其三相功率，三个单相功率表的接线如图3所示，每个功率表测量一相的功率，三个单相功率表测得的功率之和等于三相总功率。这种方法称为三表法
在三相三线制电路中，不论负载对称还是不对称，均可用两个单相功率表测三相功率。这种方法称为两表法。
三相总功率等于两只功率表测得的功率的代数和。两表法测三相电路的连接方法如图4所示。两功率表的电流线圈串联接人任意两线，使通过电流线圈的电流为三相电路的线电流（电流线圈的“* ”端必须接到电源侧）；两功率表电压线圈的
“* ”端必须接到该功率表电流线圈所在的线，而一端必须同时接到没有接功率表电流线圈的第三条线上。
图2 对称三相负载功率测量（一表法）
图3不对称三相四线负载功率的测量（三表法）
图4 三相三线（对称与不对称）负载功率的测量（两表法）
单相功率表工作原理
1.功率表的结构和工作原理 功率表大多采用电动系测量机构。
电动系功率表与电动系电流表、电压表的不同之处：
定线圈和可动线圈不是串联起来构成一条支路，而是分别将固定线圈与负载串联，将可动线 圈与附加电阻串联后再并联至负载， 由于仪表指针的偏转角度与负载电流和电压的乘积成面 故可测量负载的功率。
2.功率的测量
1)直流电流功率的测量。
①用电压表和电流表测量直流电路功率，功率等于电压表与电流表读数的乘积，既 P=UI，式中，P 为功率(W)，U 为电压(V)，I 为电流(A)。
②用功率表测量直流电路功率，功率表的读数就是被测负载的功率。
2)单相交流电路功率的测量。测量单相交流电路的功率应采用单相功率表。功率表的接 线必须遵守“发电机端”规则。 功率表的正确接线应将标有“*”号的 电流端钮接至电源端，另一电流端钮接至负载端;标有“*”号的电压端钮可接至 任一端钮，但另一电压端钮则应该接至负载的另一端。
3)三相交流电的电路功率测量。
①用单相功率表测量三相四线制电路功率，用3个单相功率表分别接 3 条线路，电路总功率为三只功率表读数的和。
②用单相功率表测量三相三线制电路功率，用两个单相功率表分别接好全部三根线，电路总功率为两只功率表的读数之和。如果负载的功率因数小于 0.5，则会有一只功率表的读数为负值，既该功率表的指针会反转。
为了取得读数，这时需要将该功率表电流线圈的两个端钮对换，使指针往正方向偏转，这时所测得的功率为两只功率表读数之差。
③用三相功率表测量三相电路功率。
三相功率表实际上相当于两个单相功率表组合在一 起。它有两个电流线圈和两个电压线圈，分别接于电路中，其内部接线既三相三线制电路的二功率表法。
2)单相交流电路功率的测量。测量单相交流电路的功率应采用单相功率表。功率表的接 线必须遵守“发电机端”规则。
功率表的正确接线应将标有“*”号的 电流端钮接至电源端，另一电流端钮接至负载端;标有“*”号的电压端钮可接至 任一端钮，但另一电压端钮则应该接至负载的另一端。
3)三相交流电的电路功率测量。
①用单相功率表测量三相四线制电路功率，用3个单相功率表分别接 3 条线路，电路总功率为三只功率表读数的和。
②用单相功率表测量三相三线制电路功率，用两个单相功率表分别接好全部三根线，电路总功率为两只功率表的读数之和。
如果负载的功率因数小于 0.5，则会有一只功率表的读 数为负值，既该功率表的指针会反转。
为了取得读数，这时需要将该功率表电流线圈的两个 端钮对换，使指针往正方向偏转，这时所测得的功率为两只功率表读数之差。
③用三相功率表测量三相电路功率。
三相功率表实际上相当于两个单相功率表组合在一 起。它有两个电流线圈和两个电压线圈，分别接于电路中，其内部接线既三相三线制电路的 二功率表法。
单相功率表的接线图

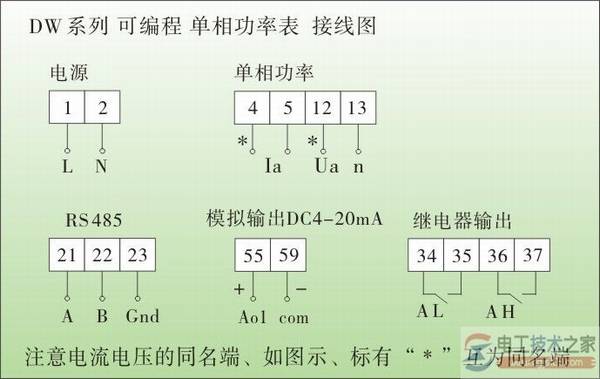

DW可编程单相功率表接线图
单相功率表测试单相电路功率的接线图
