单相功率表测量三相四线制电源功率线路
使用单相功率表测量三相四线制电源功率的线路，该线路是用3只单相功率表与三相电源相连接进行功率测量的，电路的总功率为3只功率表的读数之和。

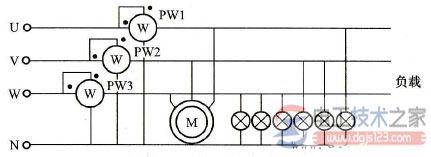

图1 用单相功率表测量三相四线制电源功率线路
在图线路中，M为电动机，6只白炽灯泡，有3只灯泡连接在W相与N线之间，使用220V交流电源，2只灯泡连接在V相与N线之间，也使用220V交流电源，1只灯泡连接在U相与N线之间，同样也使用220V交流电源。
在图中，“·”符号表示接线应遵守“发电机端”规则。
