lcr测量电感的频率选择,lcr测量电感的频率参考条件


有关lcr电桥的知识,在用lcr数字电桥测量电感时应怎么选择频率,在L和R和表足够精确时频率尽量低,减少线路、引脚电感和趋肤效应的影响,另外lcr测量电感频率的参考条件有哪些,下面来了解下。

一、lcr测量电感的频率选择

uF级陶瓷电容1Khz,nF级的几百KHz,pF级的不太容易测量准。

在L和R和表足够精确时频率尽量低,减少线路、引脚电感和趋肤效应的影响。

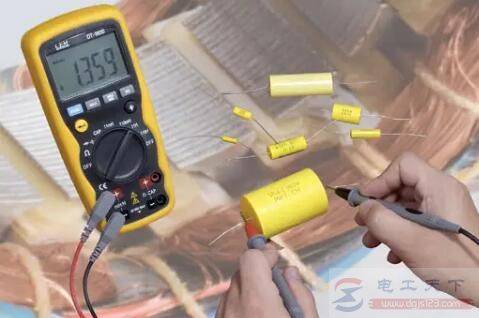

lcr测量电感的频率选择,lcr测量电感的频率参考条件

二、lcr测量电感频率的参考条件

1、电容《200pF》100KHz并联;

2、电容≥1μF(非电解电容)100Hz并联;

3、电容≥1μF(电解电容)100Hz串联另加直流偏置,比如1V;

4、电感<100nH》100KHz串联视情况加直流偏置;

5、电感≥1H100Hz并联测量电平AC要低,如低至50mV;

6、电阻<100Ω1kHz串联,电阻≥10KΩ1KHz并联;

7、其他元器件测试选用一般测试条件进行测试:电平AC选取1V,频率选取1KHz,使用自动测量模式。
