绝缘电阻表测量电缆绝缘电阻时如何接线,绝缘电阻表测量电缆绝缘电阻的接线图,将E接线柱接电缆外壳,L端接被测芯线,G端接在电缆壳与芯线之间的绝缘层上。
绝缘电阻表测电缆绝缘电阻的接线图
用绝缘电阻表测量电缆芯线与外壳间的绝缘电阻时,将E接线柱接电缆外壳,L端接被测芯线,G端接在电缆壳与芯线之间的绝缘层上。

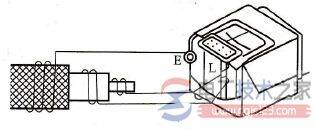

图1 绝缘电阻表测电缆绝缘电阻的接线
绝缘电阻表测量电缆绝缘电阻时如何接线,绝缘电阻表测量电缆绝缘电阻的接线图,将E接线柱接电缆外壳,L端接被测芯线,G端接在电缆壳与芯线之间的绝缘层上。
用绝缘电阻表测量电缆芯线与外壳间的绝缘电阻时,将E接线柱接电缆外壳,L端接被测芯线,G端接在电缆壳与芯线之间的绝缘层上。
图1 绝缘电阻表测电缆绝缘电阻的接线
