有关单相电度表的接线方式，一般家用的单相电度计量表，其接线方式有两种，一是顺入式接线，二是跳入式接线，二者在接线上有什么区别，电工天下小编带大家来了解下。
单相电度表的接线方法
一般的电度计量表有两种接线方式，分别如下：
1、顺入式：1进火，2出火，3进零，4出零。
2、跳入式：1进火，2进零，3出火，4出零。
在电表接线处的外壳上都有接线图，在对单相电表接线前，仔细看下电表上的接线图，然后按图示连接即可。
1、单相电度表的结构组成： 电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等。
2、单相电度表的工作原理：电度表利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。
一般选用电能表时：
额定电压为220V，1A电能表的最小负载功率为11W，最大负载功率为440W; 2.5A单相电能表，最小使用负载功率为27.5W，最大可达1100W; 5A单相电能表，最小使用负载功率为55W，最大可达2200W。

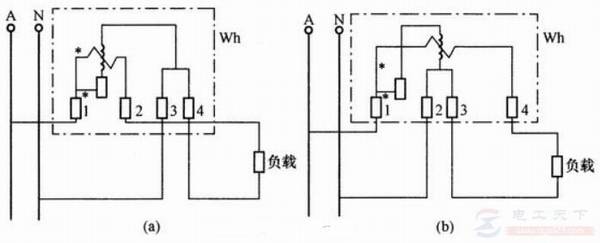

下图是一个单相电表的接线图：
图(a)为跳接式接线，1、3接电源，2、4接负载，并且1要接相线。图(b)为顺入式接线，1、2接电源，3、4接负载，这种方法不常用。
总结：
一般的单相电表的接线方式只有二种，接线图的接线要求如下：
第一种：参比电压 220V，参比频率du 50Hz，基本电流 1.5(6) 2.5(10) 5(20)。
接线方式：1 和 2 接电网电流互感器的次级；3 火进（出）dao 4 零进（出）。
第二种：参比电压 220V，参比频率 50Hz，基本电流 5(30) 10(40) 15(60) 20(80)。
接线方式：1 火进 2 火出，3 零进 4 零出。
单相电度表怎么接线，单相电度表接线图
有关单相电度表的接线方法，单相电表接线：1、3进2、4出，表接线端子后盖上都有图，这里分享一个单相电度表的接线图。
家用单相电度表接线方式图解
有关家用单相电度表接线方式，此家用单相电度表接线图中，1、3接电源进线，2、4接电源出线，帮助大家掌握家用单相电度表是如何接线的。
以上就是单相电度表的常用接线方法，希望对大家有所帮助。
