有关三相四线电表的接线方法,三相四线电表上多个接线端子,经验不丰富的电工,可能在对三相四线电表接线时会犯一些错误的,这里总结了三相四线电表的接线方式,供大家参考。
三相四线直通电表的接线方式
三相电线电表的接线:
1、1、4、7接线端子接三相电源输入。
2、3、6、9接线端子接三相电源输出。
3、10、11端子接零线。注意,拉线端子一定要牢固可靠。

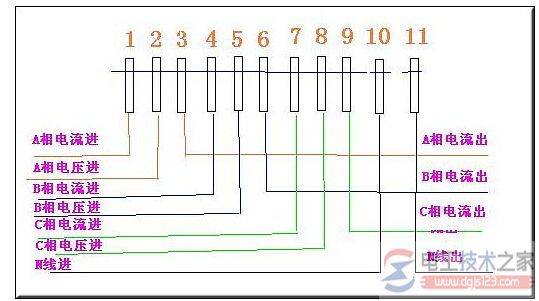

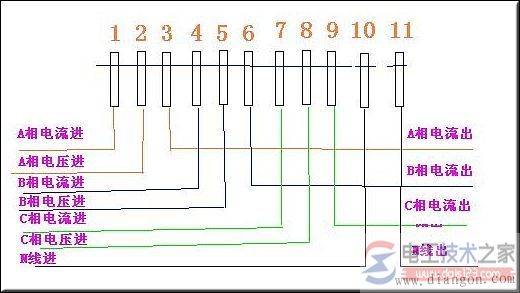

参考图:三相四线电表接线

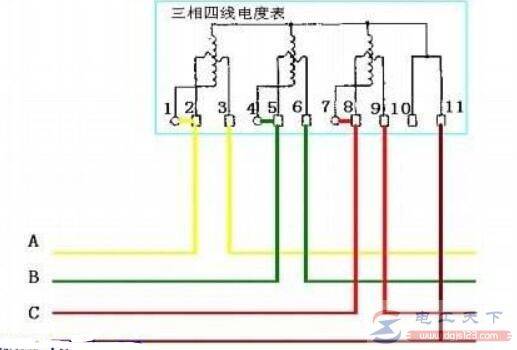

三相电表的二种接线方法:
1、直接接入:147三个点和258三个点对应连在一起,上面有连接片,10接零线。
2、带有电流互感器的接线:电度表的147三个点接三个电流互感器的S1点,369三个点接电流互感器的S2点,三个S2连一起接地。258接ABC三相,最后一个点接零线。
注意,这时接点上没有连接片。

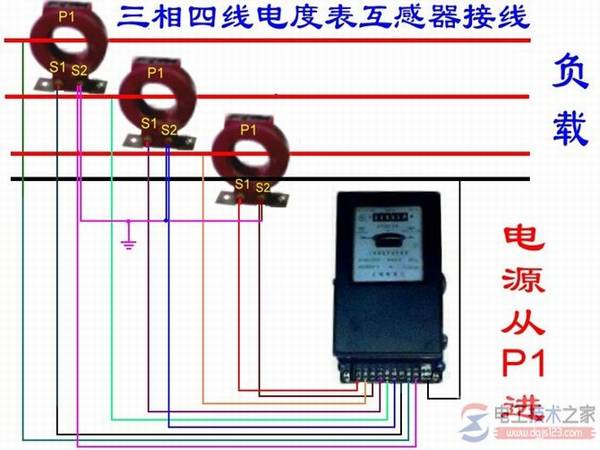

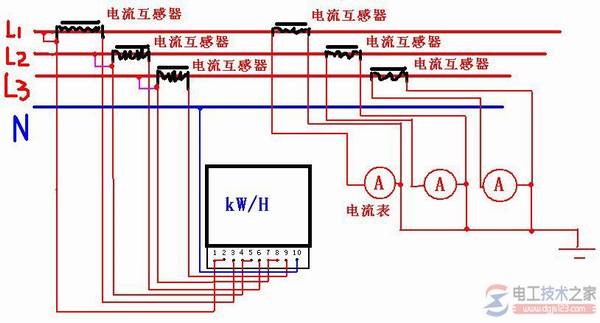

电流互感器与三相四线电表的接线图
